ATS 549通用小部件超声模体,ATS 549超声模体
型号：ATS 549 类别： 科研模型 品牌：美国ATS pdf资料: ATS 549通用小部件超声模体,ATS 549超声模体.pdf
采购热线：0755-28917660 15813841944
在线咨询产品
ATS 549通用小部件超声模体，ATS 549超声模体是一种简单，全面的评估成像系统的方法，工作频率范围为2.25至15.0 MHz。该型号的前6厘米设计用于容纳较高频率，而6-30厘米之间的区域保留用于低于7.5 Mhz的频率。充满水时的扫描井提供了评估内窥镜探针的理想方法。只需将换能器的有效区域放在模体表面上，程序与任何标准线性换能器相同。
ATS 549通用小部件超声模体，ATS 549超声模体设计了单丝线目标组合，用于距离测量和组织模拟不同大小和对比的目标结构。一百二十（120）个囊状目标结构垂直排列，从而允许整个目标组在一个视图中显示。由于背景材料和目标结构的声学相似性，已经消除了由失真，阴影或增强引起的伪像。提供了从+15到-15 dB对比的六个灰度目标，以评估系统显示的动态范围和灰度处理性能。
ATS 549通用小部件超声模体，ATS 549超声模体测试已执行
死区或戒指
垂直测量校准
水平测量校准
灵敏度/渗透
功能决议
焦点区
轴向和横向分辨率
图像均匀性
灰度和显示动态范围
ATS 549通用小部件超声模体，ATS 549超声模体用途：
质量保证
常规临床表现
在制造
研究和发展
教学
包括便携箱和内置扫描井。
ATS 549通用小部件超声模体，ATS 549超声模体规格
*标称尺寸
**可根据要求提供其他衰减
ATS 549通用小部件超声模体,ATS 549超声模体实物拍摄：
ATS 549通用小部件超声模体，ATS 549超声模体设计了单丝线目标组合，用于距离测量和组织模拟不同大小和对比的目标结构。一百二十（120）个囊状目标结构垂直排列，从而允许整个目标组在一个视图中显示。由于背景材料和目标结构的声学相似性，已经消除了由失真，阴影或增强引起的伪像。提供了从+15到-15 dB对比的六个灰度目标，以评估系统显示的动态范围和灰度处理性能。
ATS 549通用小部件超声模体，ATS 549超声模体测试已执行
死区或戒指
垂直测量校准
水平测量校准
灵敏度/渗透
功能决议
焦点区
轴向和横向分辨率
图像均匀性
灰度和显示动态范围
ATS 549通用小部件超声模体，ATS 549超声模体用途：
质量保证
常规临床表现
在制造
研究和发展
教学
包括便携箱和内置扫描井。
ATS 549通用小部件超声模体，ATS 549超声模体规格
| 一般 | |
| 整体尺寸 | 36.5 x 25.7 x 9.5 cm |
| 筑屋材料 | PVC |
| 室壁厚度 | 1.0厘米* |
| 扫描表面 | 4 |
| 扫描表面尺寸 |
21.0 x 7.0厘米 31.5 x 7.0厘米 |
| 重量 | 7.1千克（15.5磅） |
| 组织模仿材料 | |
| 类型 | 聚氨酯橡胶 |
| 冰点 | <-40°C |
| 熔点 | > 100°C |
| 衰减系数 | 0.5 dB / cm / MHz±5.0％** |
| 声音的速度 | 在23°C时1450 m / s±1.0％ |
| 线目标 | |
| 材料 | 单丝尼龙 |
| 直径 | 0.05毫米和0.12毫米 |
| 位置容差 | ±0.1毫米 |
|
垂直组 间隔间距 深度1.0 - 6.0厘米 深度6.0 - 30.0厘米 深度 |
.5 cm 1.0 cm 1.0 - 30.0 cm |
|
水平组 数量组 间隔间距 深度 线性阵列组 扇区/凸集阵列组 |
8 1.0 cm 2.0,5.0,14.0,20.0 cm 2.5,5.5,15.0,21.0cm |
|
死区组 侧向位移 间隔间距 深度 |
5.0毫米 1.0毫米 2.0 - 10.0毫米 |
|
轴向 - 横向分辨率组 深度（第一轴向目标） 扫描表面1 扫描表面2 扫描表面4 |
2.5，5.5，15.0，21.0厘米 7.0厘米 13.0，19.0，28.5，31.5厘米 |
| 区间间距 | 0.5,1,2,3,4毫米 |
| 消声目标结构 | |
| 类型 | 非回声，圆柱形 |
|
第2组，第3组，第4 组每组目标 直径 深度扫描表面1 |
30 2.0,3.0,4.0 mm 1.0 - 30.0 cm |
|
第6组， 每组8 mm目标 直径 间隔间距（中心到中心） 深度扫描表面1 |
15 6.0,8.0 mm 2.0 cm 2.0 - 30.0 cm |
| 灰度目标结构 | |
| 类型 | 回声，圆柱形 |
| 目标数量 | 6 |
| 直径 | 10.0毫米 |
| 深度 | 5.0厘米 |
| 相对于背景材料的对比度 | （dB）+ 15，+ 6，+ 3，-3，-6，-15 |
*标称尺寸
**可根据要求提供其他衰减

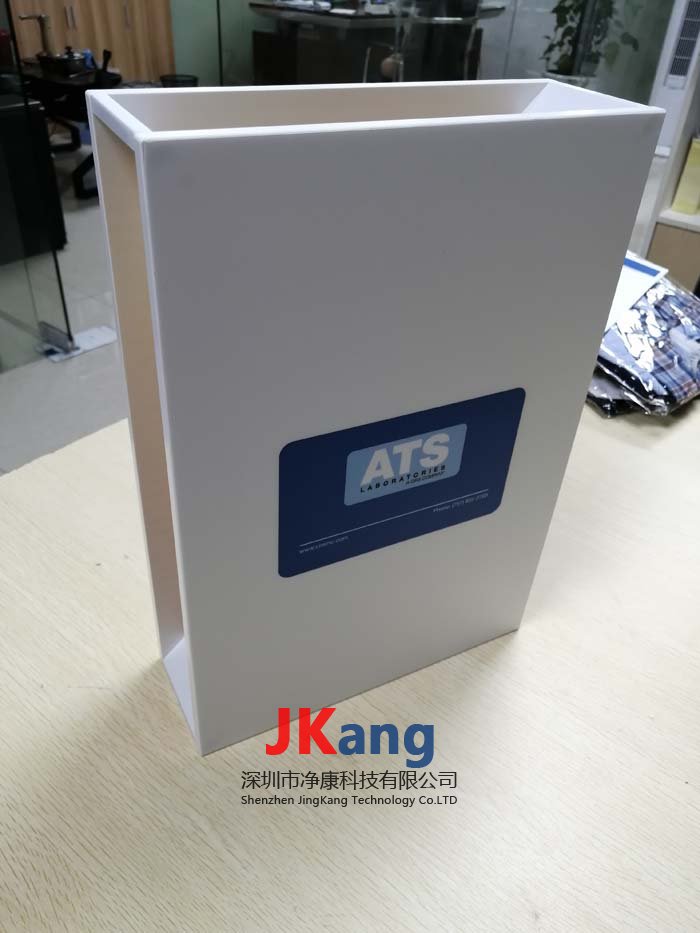

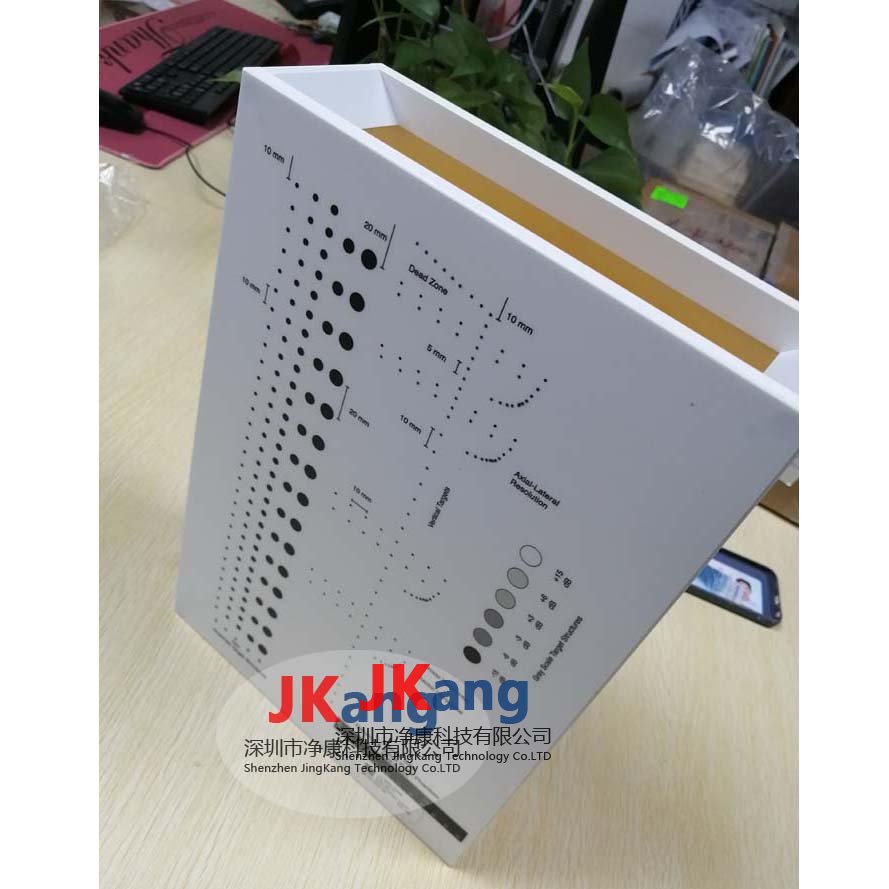

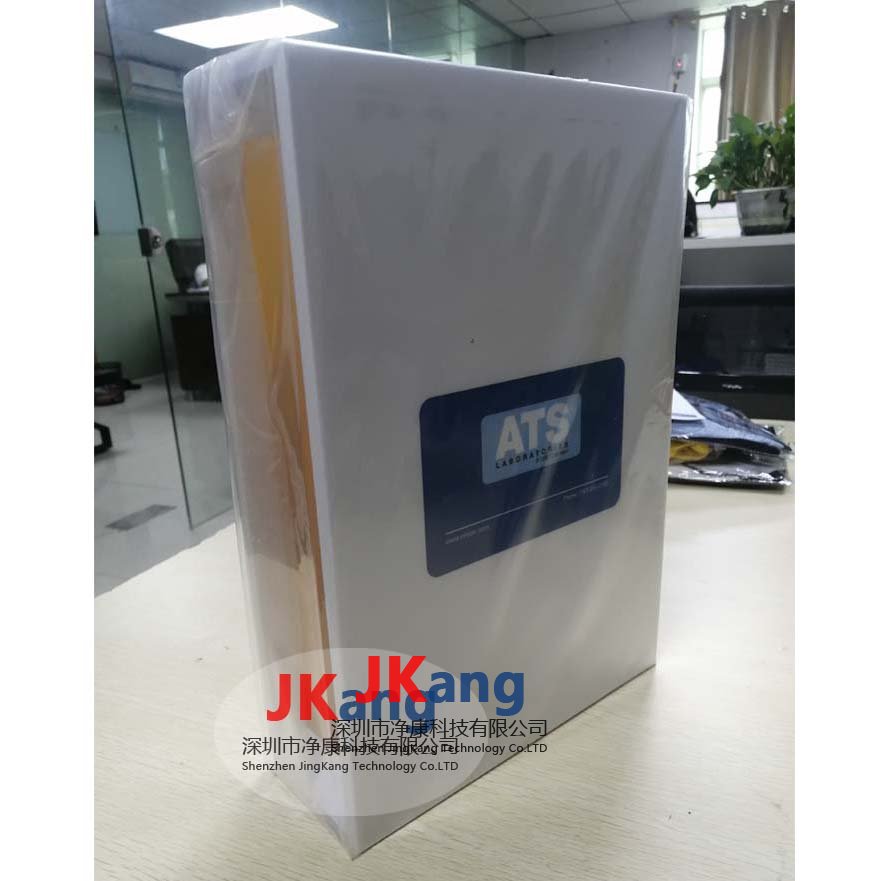

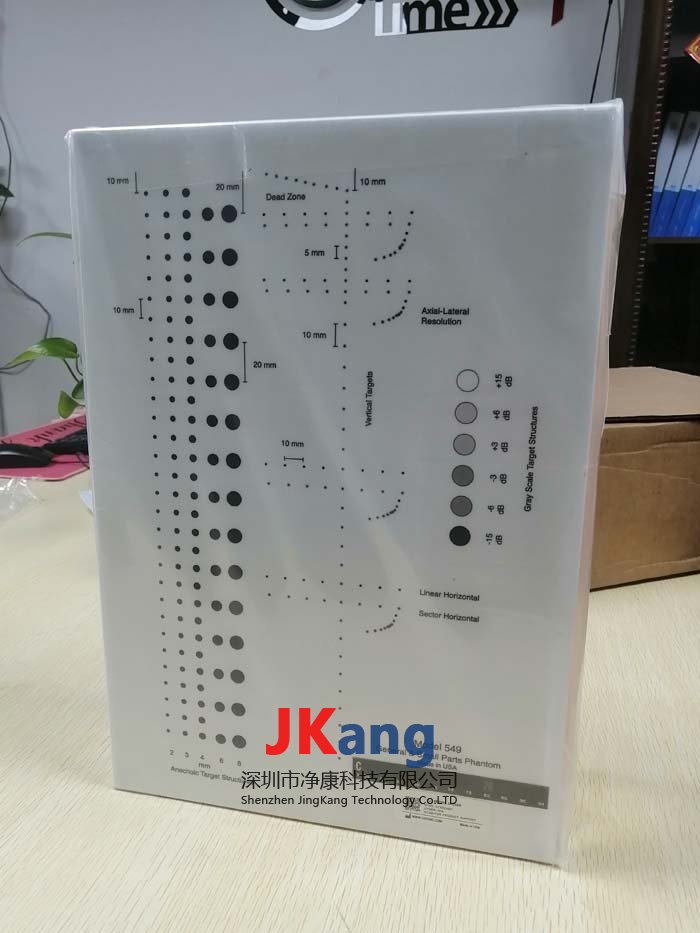

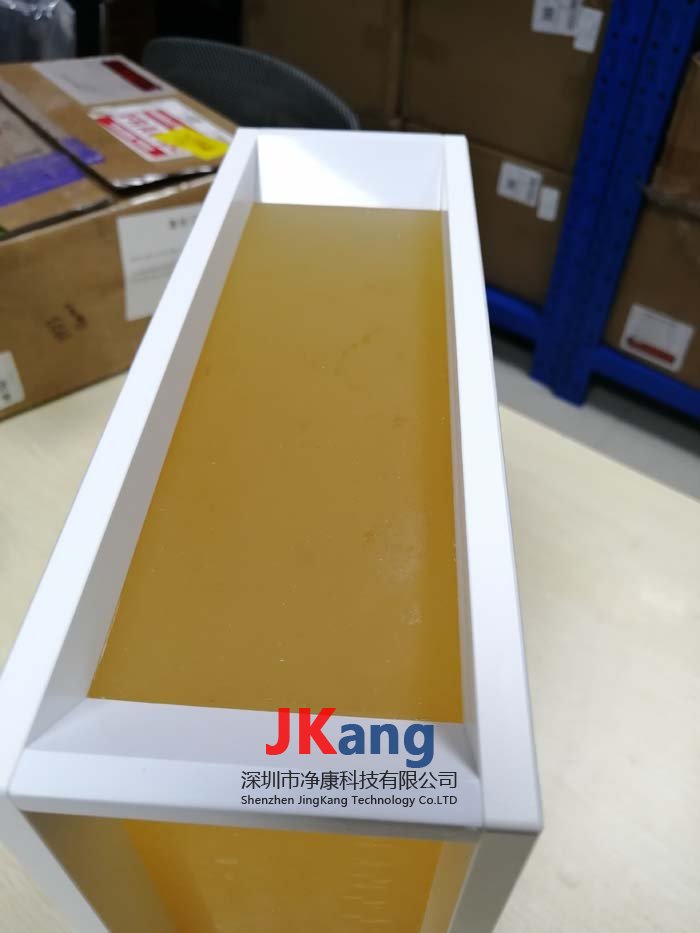

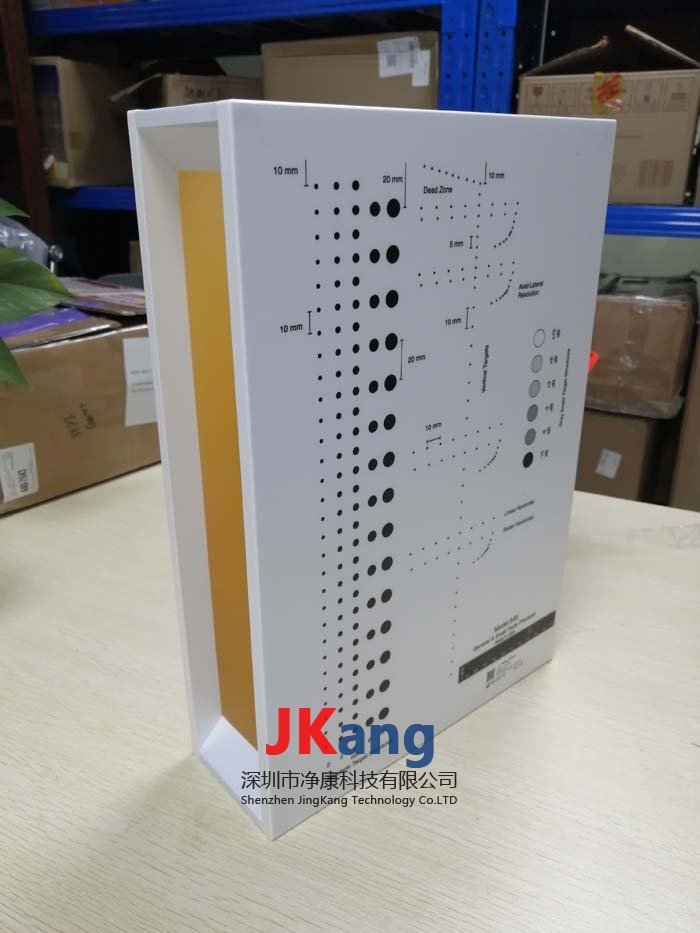

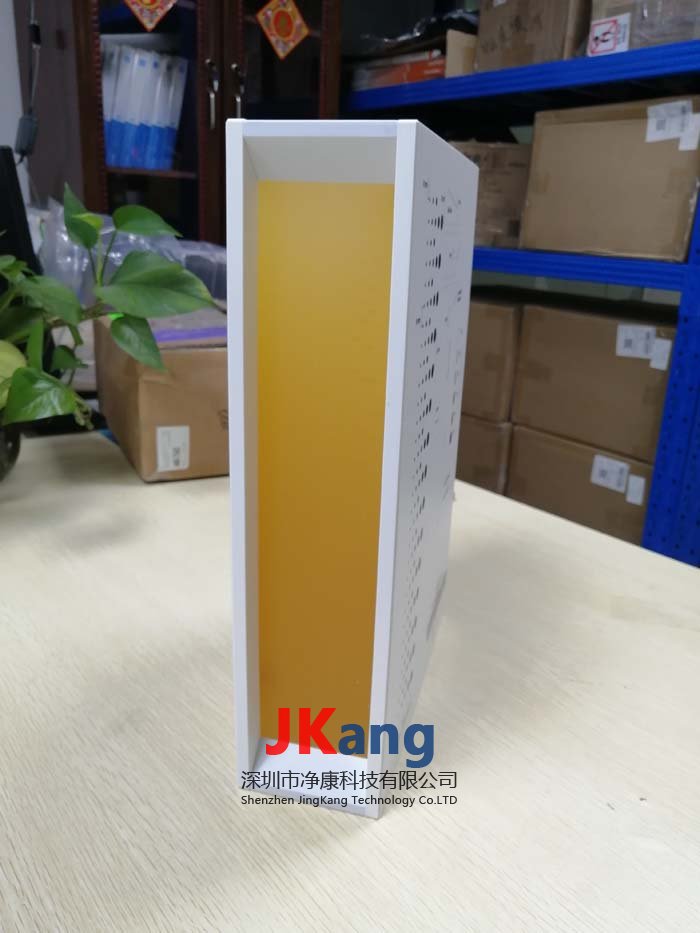

ATS 549通用小部件超声模体,ATS 549超声模体实物拍摄：
