ATS 538NH波束轮廓和切片厚度模体,ATS 538NH模体

538NH型可以通过在无回声的背景下评估回声材料薄平面的外观来测量超声成像系统的波束轮廓和切片厚度。

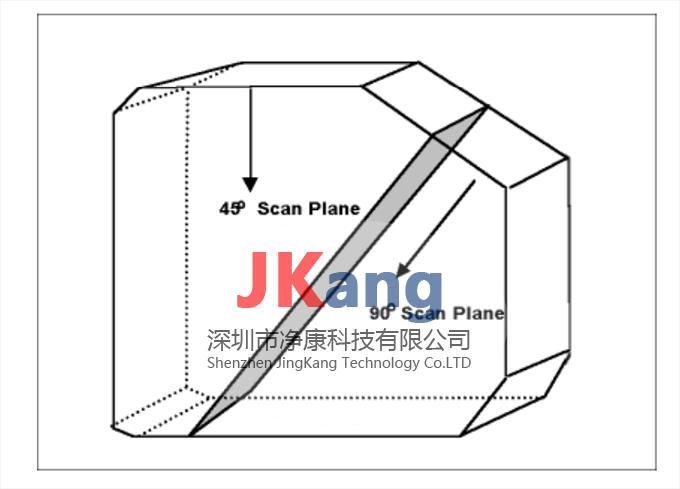

从垂直于薄平面的一个表面扫描散射平面，获得在538NH的不同深度处的光束轮廓图像。该图像包含大量关于声束的信息，例如通过焦距，聚焦区，声束宽度，旁瓣和光栅瓣以及远场声束发散传播的声音。另外，光束的近场区域可以很容易地与远场区分开，因为靠近扫描表面的亮度变化程度与向下的均匀幅度不同。

从与散射平面成45度的第二个表面扫描散射平面，使用户可以评估不同深度的成像系统的切片厚度。切片厚度或高程分辨率是空间分辨率的第三部分，它显示由光束主轴之前或之后的结构产生的反射。切片厚度变化的影响与在轴向和横向分辨率下看到的影响相同。切片厚度越薄，分辨率越好：随着切片厚度的增加，空间分辨率的程度会降低。所有ATS聚氨酯体模均保证其体模的使用寿命为10年。

使用ATS 538NH型进行的关键测试：

• 组织谐波成像兼容性
• 光束轮廓/焦点区域/横向响应宽度
