BIOPAC VVK100-SYS呼吸机性能验证系统,VVK100-SYS呼吸机性能检测仪/呼吸机分析仪
型号：VVK100-SYS 类别： 测试测量 品牌：美国BIOPAC pdf资料: BIOPAC VVK100-SYS呼吸机性能验证系统,VVK100-SYS呼吸机性能检测仪/呼吸机分析仪.pdf
采购热线：0755-28917660 15813841944
在线咨询产品
VVK100-SYS呼吸机性能检测仪呼吸机验证套件支持新的原型开发，生产测试，移动领域的测试和验证现有的设计验证和其他用途，其中精确的压力和流量测量是至关重要的。
VVK100-SYS呼吸机性能验证系统呼吸机制造商和原型开发人员提供了一个完整的解决方案，用于验证供人类使用的新型医疗/医院级呼吸机产品。VVK100-SYS包括肺气流传感器，气道压力传感器，差动放大器，校准注射器以及带有自动肺功能分析软件的数据采集系统，以帮助对呼吸机进行验证。多个系统可以协同工作，以提高生产率并最大化效率。
应用：
呼吸机支持
- 呼吸机现场验证
- 故障分析
呼吸机生产
- 呼吸机制造测试/验证
- 无损检测自动化测试
- 故障排除
呼吸机开发
- 呼吸机压力和流量测量
- 溢流阀和PEEP阀验证
- 流量和压力调节器评估
- 周期时序分析
- 泄漏检测
- 呼吸机模式分析（ACV，SIMV，PCV，PSV，APRV等）
- 氧气百分比测量
- 温湿度测量
技术应用参考
《呼吸机验证和测试 技术应用参考》涵盖了如何将呼吸机验证套件（VVK100-SYS）连接到标准，典型的呼吸机，以进行验证，呼吸机测试校准以及对呼吸机进行验证的测量。止咳压力释放（阻塞阀）；呼气末正压（PEEP）；压力; 氧气浓度 空气流量和体积
组件VVK100-SYS包括

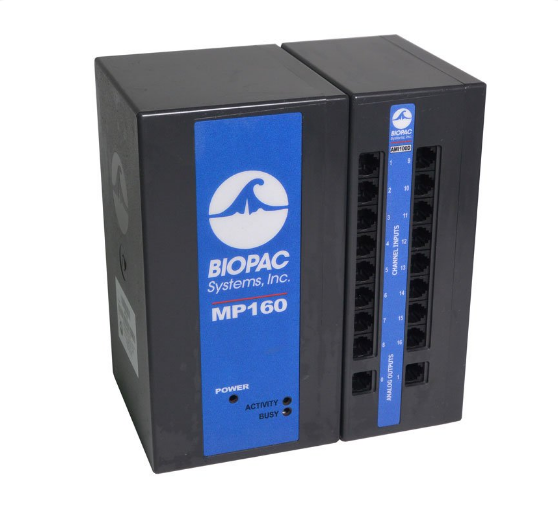

- 适用于Windows或Macintosh的MP160WS / W 16通道数据采集和分析系统。MP160系统可以同时监视八个呼吸机（压力，体积）
- TSD117B带有放大器的气流（气动）传感器（DA100C），设计用于人类。可以串联插入典型的医院呼吸机系统。气流传感器的校准和验证非常简单
- 随附AFT27 3升校准注射器，用于校准和验证，并经认证可达到或超过0.5％（3升±0.5％）的精度
- 带放大器的TSD160D差压传感器（DA100C）可以与任何气动回路接口以监视气道压力。与TSD117B结合使用时，可以监视气流和气道压力，从而为用户提供泵容积和泵压力范围的实时验证数据
- Acq Knowledge软件可以控制硬件，显示数据并实时分析信号
用于其他测量的可选附件
- 实时数据访问：通过使用可选的网络数据传输 许可功能，可以实时获取数据以进行进一步的第三方分析 ，从而在进行验证过程时为您的系统提供对数据的即时网络访问。
- 氧气浓度：％氧气测量-与流量循环同步，使用 TSD301电动 氧气传感器+ DA100C传感器放大器；提供串联连接器AFT301，适合O 2传感器和22 mm的管。
- STPD结果：需要STPD结果才能满足ISO标准（例如ISO 80601-2-12）。
请使用：
- TSD302宽范围温度传感器（在采样流中）
- TSD303气压传感器（在环境空气中）
- TSD304湿度传感器（在采样流中）
- 水蒸气压力：使用 TSD302温度传感器， TSD303 大气压力传感器和 TSD304相对湿度传感器
- CPAP模式验证：使用90 L / min的TSD127低流量传感器（包括与TSD160A精密，高灵敏，差压传感器耦合的RX127气流头）进行非常低的流量和单向测量（小于50 L / min）
- 在多个动态范围内进行流量测试：请 与BIOPAC联系以查看特定的测试要求和建议的物理配置
- 接口配件：BIOPAC提供各种管子，适配器，细菌过滤器，阀门和相关配件。例如，AFT17管将在TSD160D换能器和呼吸机呼吸回路之间接口
建立

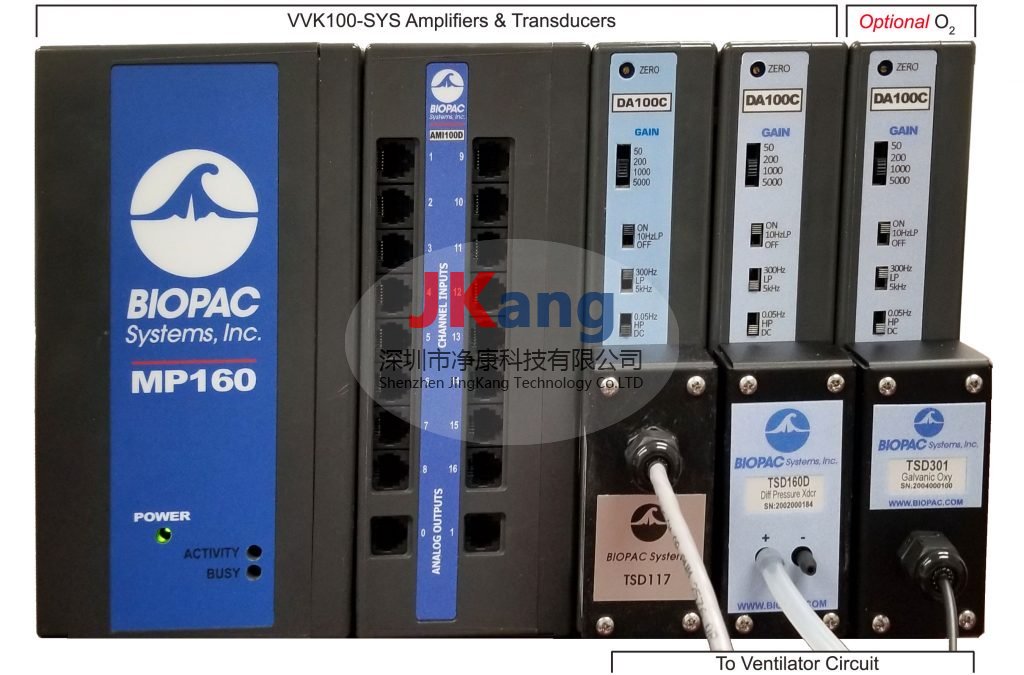

- 将BIOPAC模块对齐在一起：MP160 – AMI100D – DA100C（用于TSD117B）– DA1000C（用于TSD160D）– 可选 DA100C（用于TSD301）
- 将TSD117B气流（气动）传感器连接到DA100C放大器
- 将TSD160D差压传感器连接到DA100C放大器
- 可选 将TSD301电动氧气传感器连接到DA100C放大器

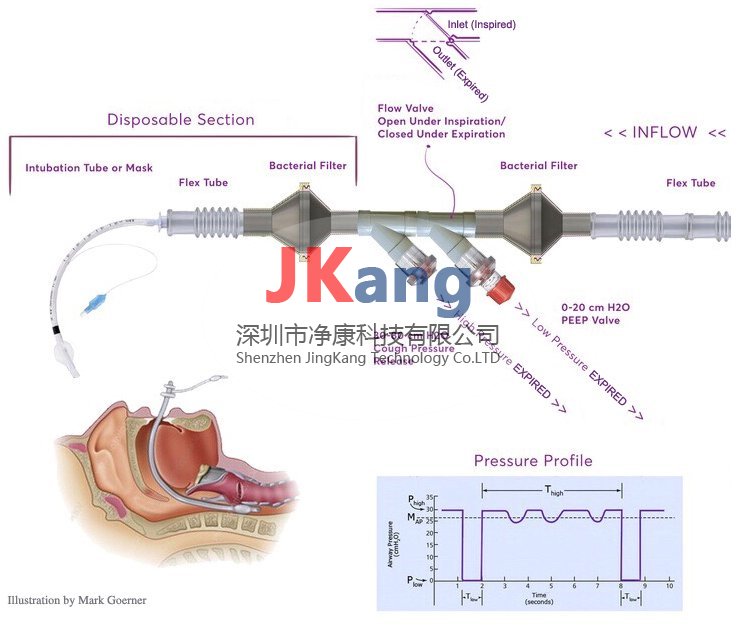

- 将换能器连接到呼吸机回路（根据需要添加管路，过滤器等）
技术应用参考
《呼吸机验证和测试 技术应用参考》涵盖了如何将呼吸机验证套件（VVK100-SYS）连接到标准，典型的呼吸机，以进行验证，呼吸机测试校准以及对呼吸机进行验证的测量。止咳压力释放（阻塞阀）；呼气末正压（PEEP）；压力; 氧气浓度 空气流量和体积
