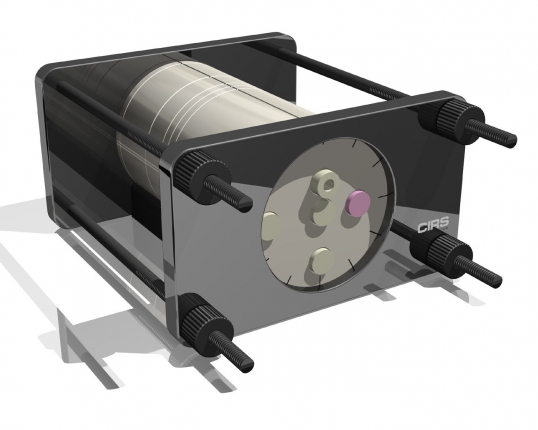

CIRS 002HN头颈部IMRT模体,CIRS 002HN体膜
型号：CIRS 002HN 类别： 科研模型 品牌：美国CIRS pdf资料: CIRS 002HN头颈部IMRT模体,CIRS 002HN体膜.pdfCIRS 002HN 型 IMRT Phantom 旨在解决围绕治疗计划系统的调试和比较以及从 CT 成像到剂量验证的完整系统质量保证的复杂问题。CIRS 002HN 体模在形状、比例和结构以及密度方面正确地代表了人体头部和颈部解剖结构。这可以对治疗计划和交付系统进行彻底分析。
体模由专有的组织等效环氧树脂材料制成。模拟组织的线性衰减在 50 keV 到 15 MeV 的骨骼和水实际衰减的 1% 以内。它是圆形的，与普通患者的大小相近。用于电离室的组织等效可互换杆插入件允许在体模和胶片校准中的多个平面上进行点剂量测量。*
002HN 型不仅支持标准射线照相胶片，还支持 GafChromic ®介质的胶片剂量测定。额外的插件可用于支持各种其他检测器，包括 TLD、MOSFET 和二极管。它可容纳一张 Ready PackTM 10 x 12 英寸横向胶片，两张放射变色或射线照相的 10 x 10 厘米。横向取向的薄膜和一叠预先切割为 63.5 x 63.5 毫米的 13 片放射变色薄膜。在三个不同的方向。
002HN 型有一个可选的四个电子密度参考插头，可以在体模内的五个独立位置互换。体模的表面蚀刻有凹槽，以确保 CT 切片的正确方向和准确的胶片以计划配准。还提供可选的颅骨环。
CIRS 002HN头颈部IMRT模体,CIRS 002HN体膜特征：
- 验证异质性校正
- 将 CTU 与电子密度相关联
- 检查敏感区域的剂量分布
- 检查深度剂量和绝对剂量
- 2D 和 3D 等剂量
- 用离子室校准薄膜*
- 验证个别患者的治疗计划
IMRT验证系统
CIRS IMRT 体模由组织等效材料制成，可在 50 keV 至 15 MeV 的 1% 内模拟，以便在 IMRT 验证的所有必要步骤中进行精确模拟。可互换杆设计允许体模在体模内的同一位置容纳多种剂量测量设备，例如离子室、TLD、二极管和 MOSFET。幻影横截面适用于 GafChromic ®或标准的现成包装薄膜。
CIRS 002HN IMRT模体包括：
（1）水等效均匀部分钻孔，以适应杆插入（15厘米）
（2）膜片，1cm，膜腔10×10cm，具有一组CT到膜基准标记
（1）个空腔板，6.4厘米，以容纳膜堆或凝胶盒
（1）电影栈用于小体积三维图像重建
（2）间隔板，1厘米
（1）间隔板，2厘米
（1）端板，1厘米
（1）端板，1.6厘米
（5）水当量固体棒插入
（1）骨等效实心棒插入
（1）对齐基地
（1）保持装置
可选附件： 一套四个电子密度参考插头（项目002ED），凝胶剂量测定卡带（项目002GC），一套CT用于胶片基准标记的额外接口（项目002CTF）
