062MQA 电子密度和图像质量模体,Cirs 062MQA模体

型号：062MQA 类别：科研模型品牌：美国Cirs pdf资料: 062MQA 电子密度和图像质量模体,Cirs 062MQA模体.pdf

采购热线：0755-28917660 15813841944 在线咨询产品

062MQA 电子密度和图像质量模体,Cirs 062MQA模体详细介绍：

最小化剂量 • 提高图像质量 • 增强结果

062MQA 电子密度和图像质量模体,Cirs 062MQA模体提供了一种综合工具，可用于对集成在放射治疗设备中的锥形束 CT 系统进行电子密度校准和图像质量评估。体模的电子校准功能增强了自适应放射治疗的效果，而图像质量特征则解决了优化图像质量与最小化辐射剂量之间的微妙平衡。

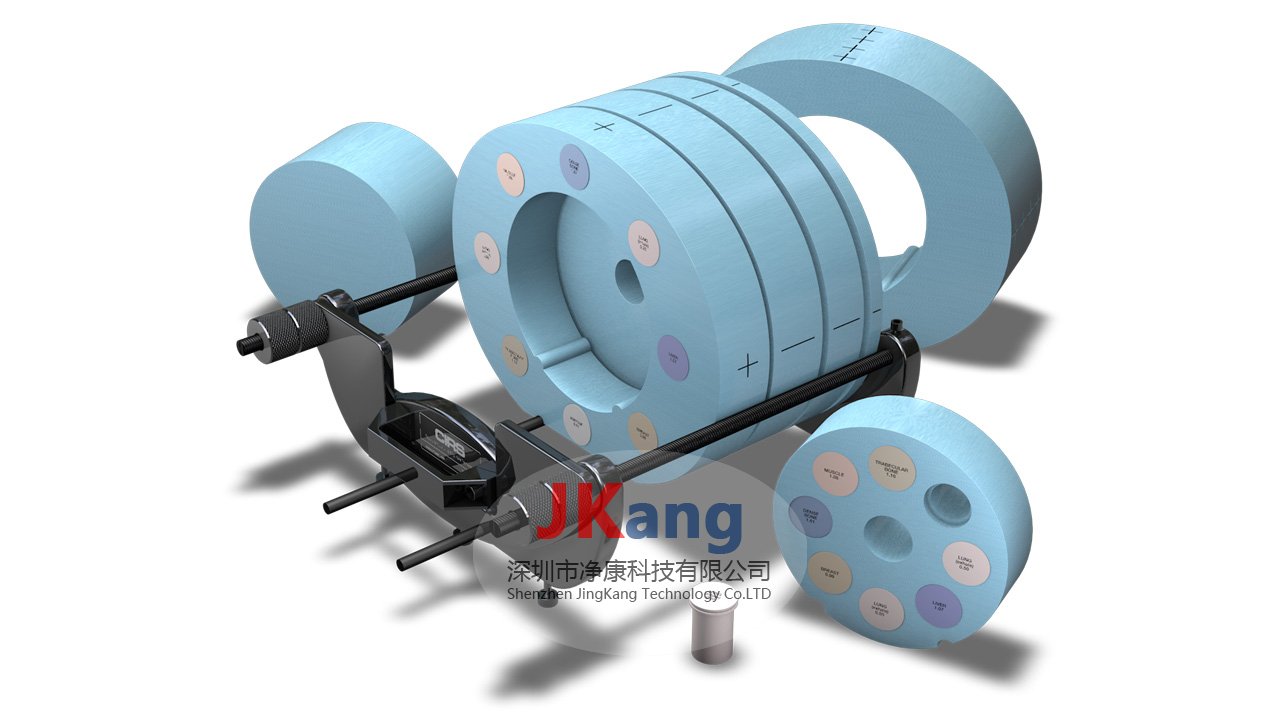

062MQA CBCT 电子密度和图像质量模型包含 3 个模型：

电子密度体模（50 毫米厚）

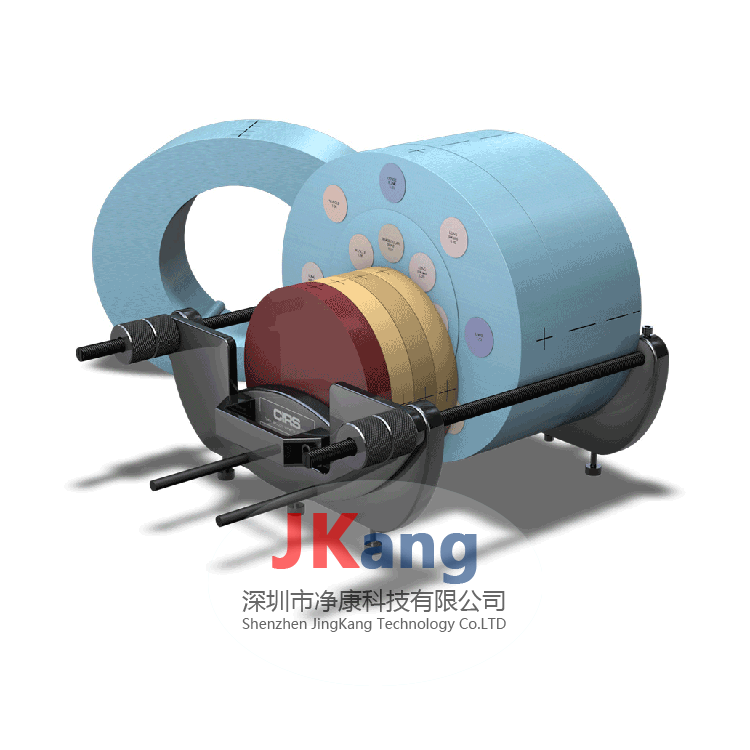

CBCT Phantom 与 Electron Density Phantom 一起使用
CBCT 图像质量幻影

100 毫米厚的机身部分有一个中心孔，用于接收 CBCT 图像质量模型。每个 Bolus 板都经过钻孔以容纳一个离子室插件，并允许进行离子室测量，而不管图像质量插件的位置如何。选择截面的厚度以允许在光束的中心轴中定位包含图像质量特征的任何层。不同厚度的截面也减少了电子密度截面可以从中心轴偏移的增量。

062MQA 电子密度和图像质量模体,Cirs 062MQA模体特征：

为 AAPM TG 报告 #1 执行所有 CT 图像 QA 测试
使用电离室进行剂量测量
校准多层 CT 和锥束 CT 中的电子密度
执行中心轴和偏移测量
在 17 个不同位置的 CT 和 CBCT 能量范围内放置模拟组织材料
针对体积成像进行了优化
快速定位和自定义加载配置

CBCT画质幻影

Phantom 由四层组成：空间分辨率、CT数字线性/切片厚度，低对比度和均匀性。CBCT图像质量不同层的定位中轴的幻影可以用幻影中的幻影来完成100 毫米的身体部分或将幻影直接放置在支撑装置。

空间分辨率层

空间分辨率层的设计评估 IGRT 的空间分辨率系统。线对模式从 1 lp/cm 到16 lp/cm 嵌入背景中。为了尽量减少伪影，每个线对图案由 350HU 的材料制成大于背景衰减。线对图案为 3D 图案沿纵轴高度 12mmCBCT 图像品质幻影。空间分辨率目标排列成圆形图案。

低对比度层

低对比度层旨在评估系统检测小对比差异。它包含三套具有线性衰减的低对比度棒相对于 0.5%、1% 和 2% 的差异背景材料。的直径选择低对比度棒来提供两个相邻杆之间的比率为 0.5横截面和体积。附加功能旨在评估正交的放大倍数横向图像的轴并作为输入用于计算点差Modulation的函数和后续计算转换功能。

CT 数线性和切片厚度层
CT 数线性和切片厚度层旨在确定对比度，Hounsfield 数精度和切片厚度灵敏度。六根由空气、低密度聚乙烯 (LDPE)、聚苯乙烯、丙烯酸、聚甲醛树脂制成的杆

和 Teflon 用于测量 CNR和 Hounsfield 数准确度。三排列成角度的空气通道在等边三角形可以用来评估切片厚度灵敏度

均匀层

均匀层旨在衡量系统的生产能力整个视野范围内的均匀图像一个对象高度均匀的物理共有属性方向。

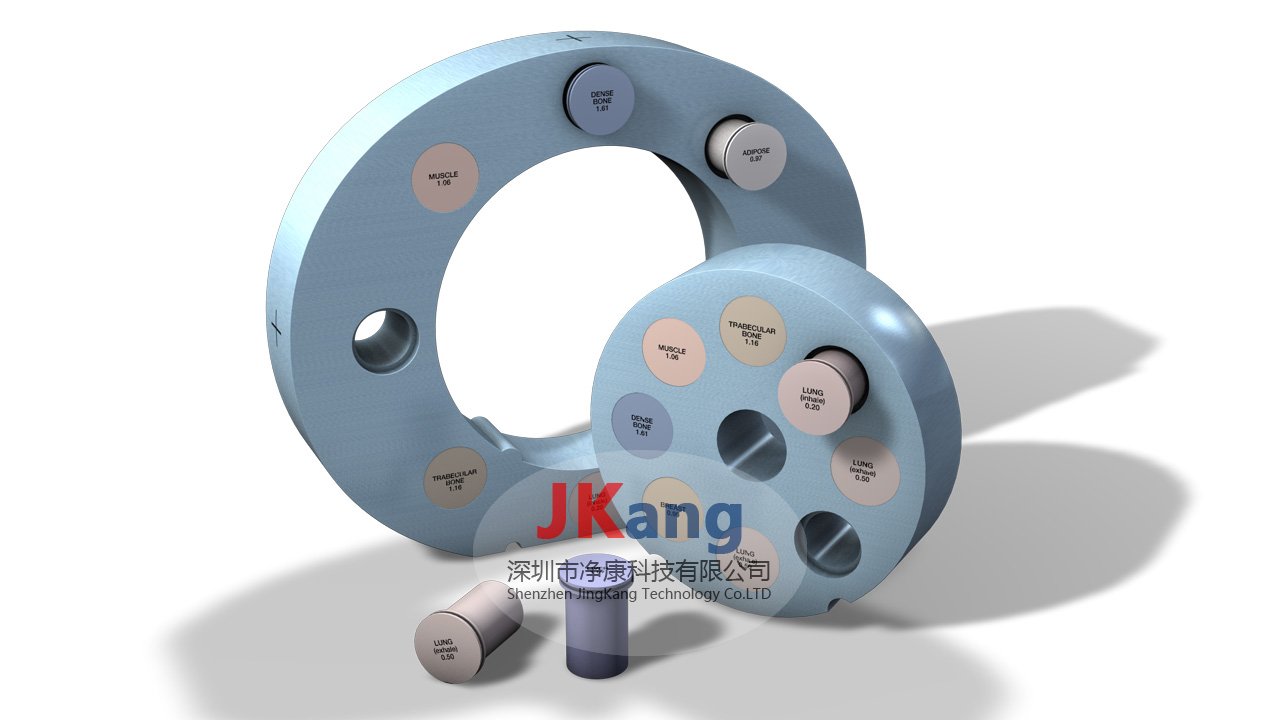

电子密度幻影

Phantom 由由 Plastic Water® 制成的嵌套圆盘组成。嵌套的磁盘允许模拟头部和腹部配置。八种不同的组织等效插入物可以位于扫描场内的 17 个不同位置。这体模的几何形状还使用户能够从中心轴进行测量偏移。

整体尺寸：33 cm x 27 cm x 25 cm（宽 x 高 x 深）(13" x 10.6" x 9.8")
重量：≈ 20.5 公斤（45.2 磅）

材料：水和组织等效环氧树脂

树脂、工程塑料
