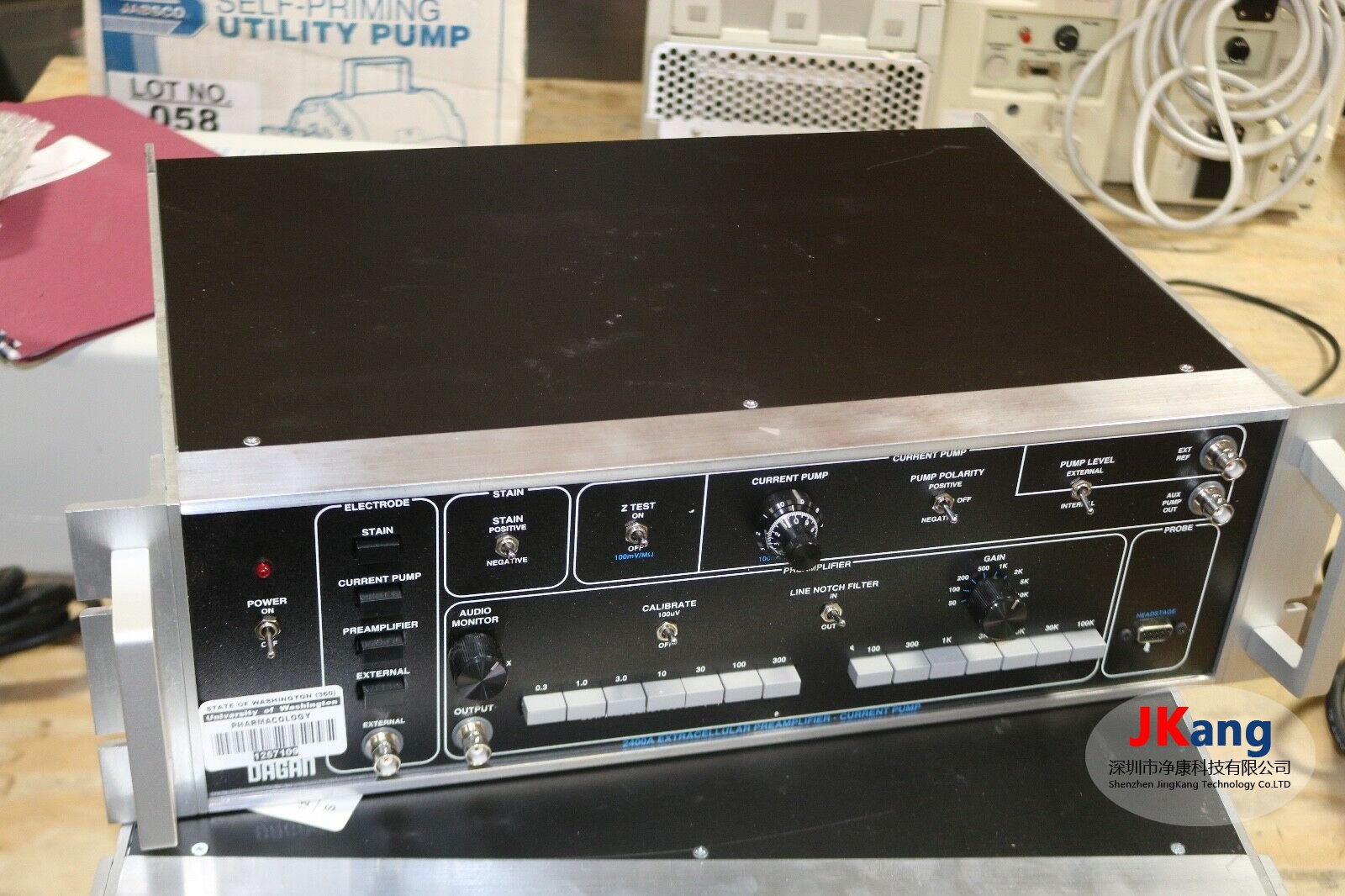

2400A 细胞外前置放大器电流泵系统是一个出色的低噪声前置放大器

2400A 前置放大器当前泵系统的设计是最通用的，电容中和前置放大器可用。此外，低噪声，内置音频监控放大器以及通过几种不同方法通过微电极注入电流和电压的能力，将使2400A实际上成为您实验室中最值得信赖和能力最强的仪器。

Dagan结合了其在生物记录放大器和电流注入技术方面的知识，从而生产出了一款真正的通用仪器，它是精确度的标准。力量，灵活性和易操作性在业内无与伦比。2400A还是Dagan 6400型高级可编程六通道微离子电渗疗法电流发生器的理想录音前置放大器伴侣。它们一起为您提供最先进，最精确的仪器，可用于进行微离子电渗疗法的药物注射。



Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器部分

2400A系统的核心是其通用的前置放大器部分，该部分由高增益，低噪声中和前置放大器，有源滤波器和音频放大器组成。中和的输入电容允许在高微电极电阻的情况下查看快速上升的信号。



由于细胞外和微离子电渗析记录可能涉及数十兆欧的微电极电阻，因此电流噪声（除电压噪声外）成为重要的考虑因素。2400A系统前置放大器设计用于高阻抗和低阻抗电极。在所有情况下，其噪声水平都将接近约翰逊噪声理论最小值（由微电极电阻产生）。



前置放大器部分的电压增益非常高（开关选择为：50、100、200、500、1000、2000、5000或10,000）。在微电极和记录仪器之间不再需要其他附加放大。



CALIBRATE开关允许从前置放大器传递精确的信号以校准记录或查看仪器



有源滤波器的完整补充意味着可以调整频率响应以提供最大的信噪比。选择了高频和低频截止滤波器的七个频率，以提供完整范围的记录带宽。通过方便快捷的按钮开关进行选择。



通过打开双T型有源LINE陷波滤波器，可以消除由60（或50）赫兹电源线引起的干扰问题。



内部音频功率放大器满足对前置放大器输出进行音频监视的要求。音频电平由MONITOR控件确定，另外一个8欧姆扬声器（可选）插入乐器后面板，以在需要的地方提供声音。



Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器细胞罐



可以使用STAIN开关或来自电流泵的受控但较小的电流来标记您的微电极记录部位，以便于视觉识别。



STAIN发生器可提供高电阻限制电流，并具有极性选择，可与金属和玻璃电极一起使用。2400A还允许您通过EXTERNAL BNC连接器直接进入电极，从而满足将来的任何污渍要求。



头探

通过使用包含第一个前置放大器增益模块以及其他微电极终端所需的所有电路的探头，可以实现无电容负载效应的超低噪声实验设置。



探针上的高分辨率中和控件可轻松实现电容中和。当您的微电极电阻大于几兆欧时，此功能使您能够微调信号上升时间。



低噪声屏蔽探头电缆是如此灵活，以至于轻巧的探头台将始终留在您想要的位置。



头架式电极控制开关



ELECTRODE控制开关提供微电极终端的独特组合。按下按钮会将2400A系统从（1）用于标记记录位置的高电流污点发生器更改为（2）高达1000nA的受控正或负理想电流源，至（3）低噪声中和前置放大器和音频显示器，或（4）为您将来可能遇到的任何需要直接连接到微电极。所有这些都无需接触探针或微电极。



Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器当前泵



电流泵可提供从0到正负1000 nA的精确调节电流，用于通过离子电渗疗法从微电极注入染料或药物。可以通过将电极开关推至“电流泵”位置将电流通过探头注入微电极。如果需要在记录电极以外的其他电极上终止电流泵，则其输出电流始终可通过AUX PUMP OUT BNC连接器获得。将PUMP LEVEL开关设置在INTERNAL位置时，当前大小由十转数字读数拨盘设置。极性由“泵极性”开关设置。该开关的OFF位置将理想的电流发生器编程为零nA输出，这是将已调出的CURRENT PUMP电平设置为零nA的快速方法。



将PUMP LEVEL开关设置为EXTERNAL时，在EXT REF BNC插孔中提供外部双极性模拟信号，就可以通过参考信号的大小和极性在外部对理想电流源进行编程。（直接与任何计算机上的D / A转换器接口。

Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器规格参数：

带宽	源电阻
	100 Kohm	1兆欧	10兆欧
1 Hz至1 K Hz	1.6 uV RMS	4.5 uV RMS	16 uV RMS
	8 uV PP	22 uV PP	80 uV PP
1 Hz至10 KHz	4.5 uV RMS	12 uV RMS	40 uV RMS
	22 uV PP	60 uV PP	200 uV PP

阻抗（Z）测试： 100mV /兆欧

中和：位于探头上的15圈控制器。范围是0到100 pF。

输入阻抗：大于10,000兆欧

输入连接器：最小。哄

输出： 10欧姆，峰峰值为20伏，BNC连接器

增益： 50、100、200 500、1K，2K，5K，10K

过载恢复：恢复非常快，通常只有二分之一到几毫秒，除了在Stain之后，恢复时间为20到40秒。

噪声：由于放大器和源电阻（考虑到电流和电压噪声），RMS和峰峰值（PP）

校准发生器： 100 mV @ 1％，峰峰值方波，150 Hz

线路陷波滤波器：标准60 Hz，（可选50 Hz）。抑制比为200到1或46 dB。

高频滤波器：激活20dB / decade，按钮开关选择3dB点；100、300、1000、3K，1OK，30K和100KHz。

低频滤波器：有效20 dB /十倍频，按钮开关选择3 dB点；0.3、1.0、3.0、10、30、100和300 Hz

音频监视器：内部音频功率放大器监视前置放大器的输出。声音级别由监听器控件控制。输出是通过后面板上的两个接线柱进行的，建议使用8欧姆扬声器。


Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器泵

泵级别：外部：到后面板BNC插孔的负10到正10伏之间的模拟电压会产生负1000 nA到正1000 nA的电流。内部：内部位置可启用20圈数字刻度盘电流设置。刻度盘以nA读出，范围为0到1000 nA。极性由“泵极性”开关确定。

污渍：将15伏的正电压（对于金属电极）或负电压（对于玻璃电极）限制为10,000欧姆。

电极（探头模式）：四工位按钮开关通过探头中的簧片继电器将探头输入连接器连接到四个功能，从而选择操作模式。四个功能是：

电流泵：仪器的“电流泵”部分通过探头连接到电极。始终可以通过AUX PUMP OUT BNC插孔使用CURRENT PUMP。

前置放大器：探头和音频监控放大器已连接至电极。

EXTERNAL：电极连接到EXTERNAL BNC插孔。该位置可直接进入电极以通过任何电压或电流

保持：高水平的保持电流被馈送到微电极



Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器常规信息：

电源： 120 VAC，60 Hz，6瓦（可选230 VAC，50 Hz，4瓦）

尺寸：主机：89毫米（3.5英寸）高，483毫米（19英寸）宽，254毫米（10英寸）深。适合美国标准的19英寸机架。包括机架安装硬件。重量。5千克（11磅）

探针：减少 57毫米（2 1/4英寸）X 32毫米（1 1/4英寸）X 25毫米（1英寸）安装板。可拆卸杆的直径为6.3毫米（1/4英寸）X 76毫米长（ 3“）。

主机电缆的探头为7芯低噪音屏蔽电缆，长3米（10'）。







Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器探头输入连接器（请指定以下两个之一）

Dagan 2400A细胞外前置放大器,Dagan前置放大器2400A,2400A低噪声前置放大器带有BNC连接器或1mm尖端插孔

BNC   （最需要的，如果没有其他规定，则为标准）

与Dagan HB180微电极支架配合用于玻璃移液器。





1毫米技巧插孔

与标准0.04英寸Tip Jack连接器配合

Dagan 2400A和2400B及其相关配件目前不可用。
