KS107BQ型仿组织超声体模,中科院声学所超声体模KS107BQ详细介绍：

KS107BQ型仿组织超声体模,中科院声学所超声体模KS107BQ

对应国家标准《B型超声诊断设备》(GB10152—2009)年修订本，除标准规定的漫反射靶之外，还吸收了国际上这一方面的最新研究成果和实践经验，加设了线靶群，其作用包括：(a)用作确定阈值增益状态的参照物，使切片厚度与轴向、侧向分辨力的测量条件相同，构成成套数据组；(b)提供俯仰方向声束断面的全貌；(c)核对由面靶读取的切片厚度数值。

KS107BQ型仿组织超声体模,中科院声学所超声体模KS107BQ具体技术指标为：

超声仿组织(TM)材料声速： (1540±10)m/s [(23±3)℃]

超声仿组织(TM)材料声衰减：(0.7±0.05)dB/(cm·MHz) [(23±3)℃]

仿组织材料总深度：200mm

散射靶片层厚度：＜0.4 mm

散射靶片层与声窗间夹角：70°

靶线数：19

相邻靶线间距：10mm

靶线直径：(0.3±0.05) mm

线靶位置公差：±0.1mm

体模基本结构和技术特性

1．外壳

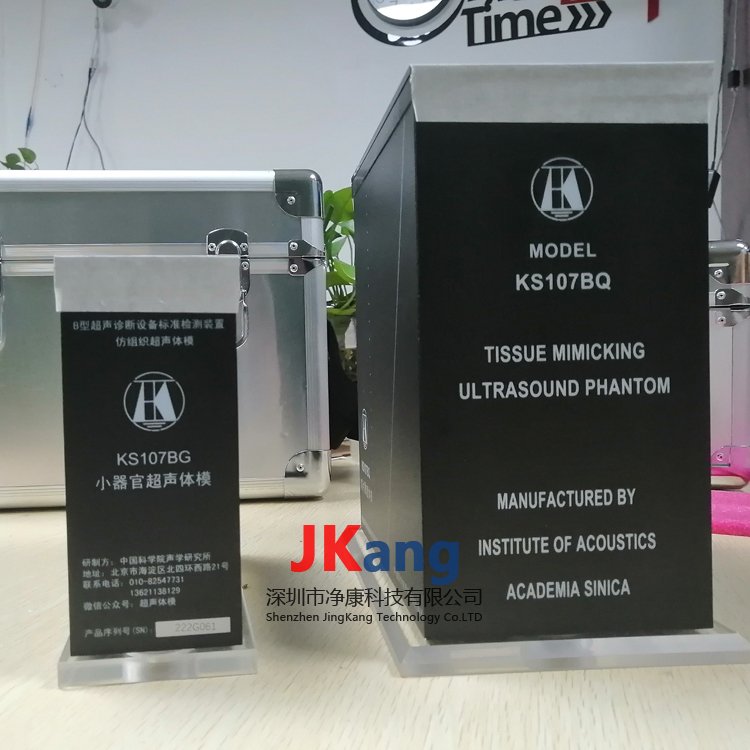

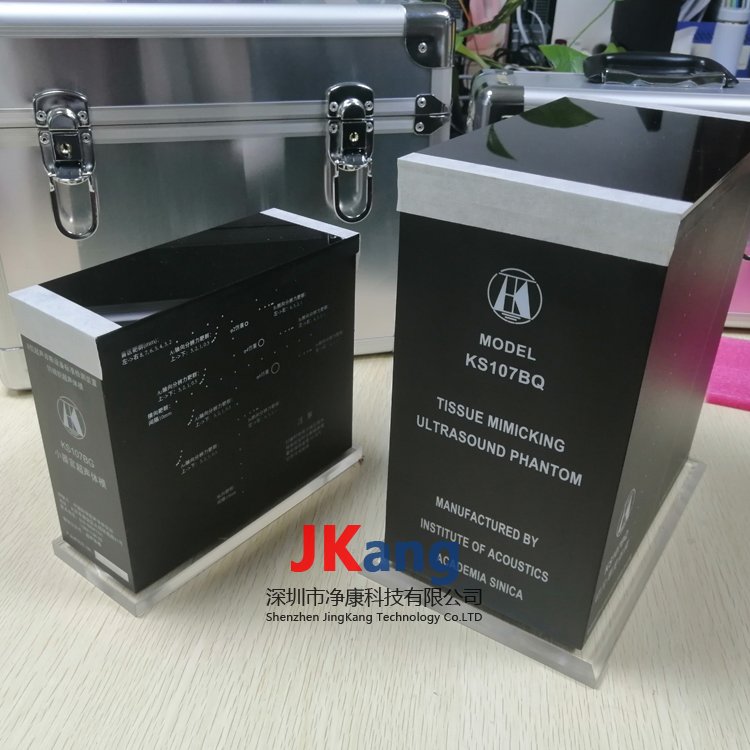

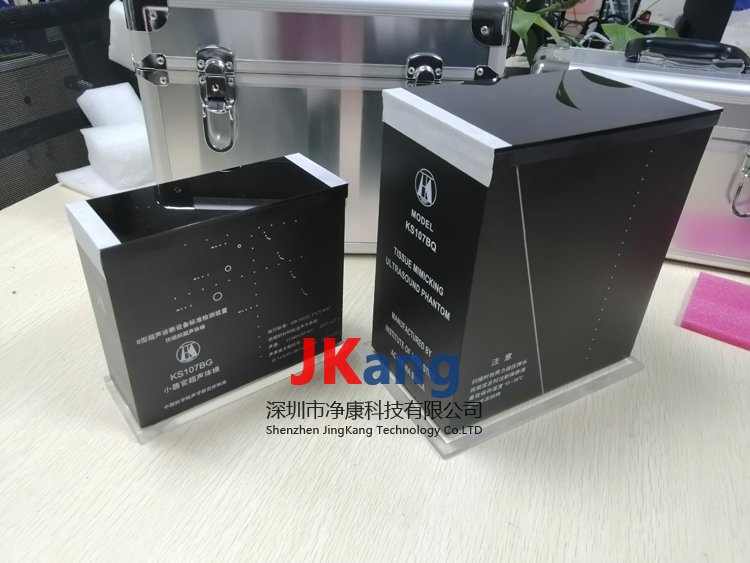

KS107BQ型体模的外观如图5所示。其外壳的四壁和底板均为有机玻璃加工粘接而成。四壁外表面贴有面膜，其上印有体模内嵌埋的面靶和线靶位置的图示及有关文字。底板上开有两个直径36mm圆孔，外面封以弹性优良的橡皮，供保养时注液和抽气之用。顶面封以70μm厚聚酯薄膜作为声窗，其上画有两条粗红线，作为检测操作中探头耦合位置和摆放角度的依据。

2．水槽

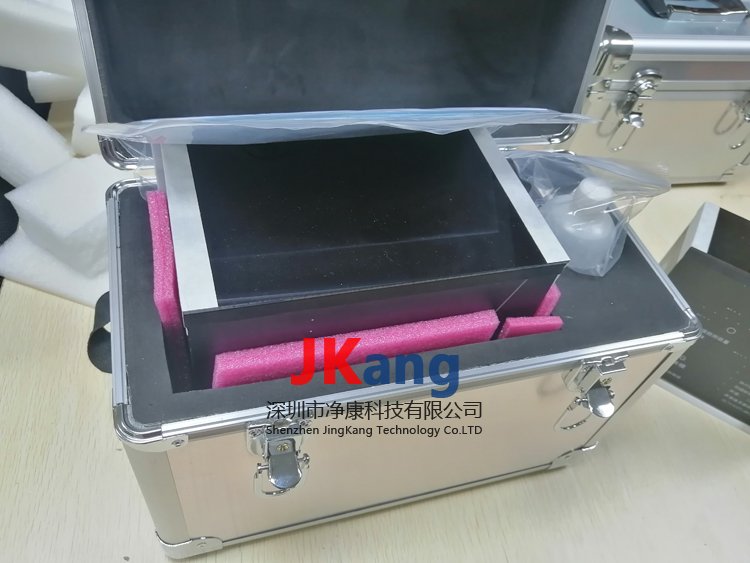

声窗上方是与外壳粘接成一体的水槽，以便在以水为耦合剂时不致流失。在体模售出时，水槽内均放有10或20mm厚海绵一块，上面盖有黑色有机玻璃盖子，均是为保护声窗而备，应妥为保存。在体模不用时，应将海绵放在水槽框内，并盖好保护盖。

3．传声媒质

外壳内充有符合GB10152修订本要求的超声仿组织材料作为标准传声媒质。

4．内嵌靶标

(1)散射(漫反射)靶，遵照GB10152和IEC标准中规定。

(2)尼龙线靶，沿深度方向一字排开，与KS107BD中相似。

5．技术特性

超声仿组织(TM)材料声速： (1540±10)m/s [(23±3)℃]

超声仿组织(TM)材料声衰减：(0.7±0.05)dB/(cm·MHz) [(23±3)℃]

仿组织材料总深度：200mm

散射靶片层厚度：＜0.4 mm
