SMR100 MRI模体,Magphan SMR100核磁共振模体
型号：Magphan SMR100 类别： 科研模型 品牌：美国模体实验室Magphan pdf资料: SMR100 MRI模体,Magphan SMR100核磁共振模体.pdf
采购热线：0755-28917660 15813841944
在线咨询产品

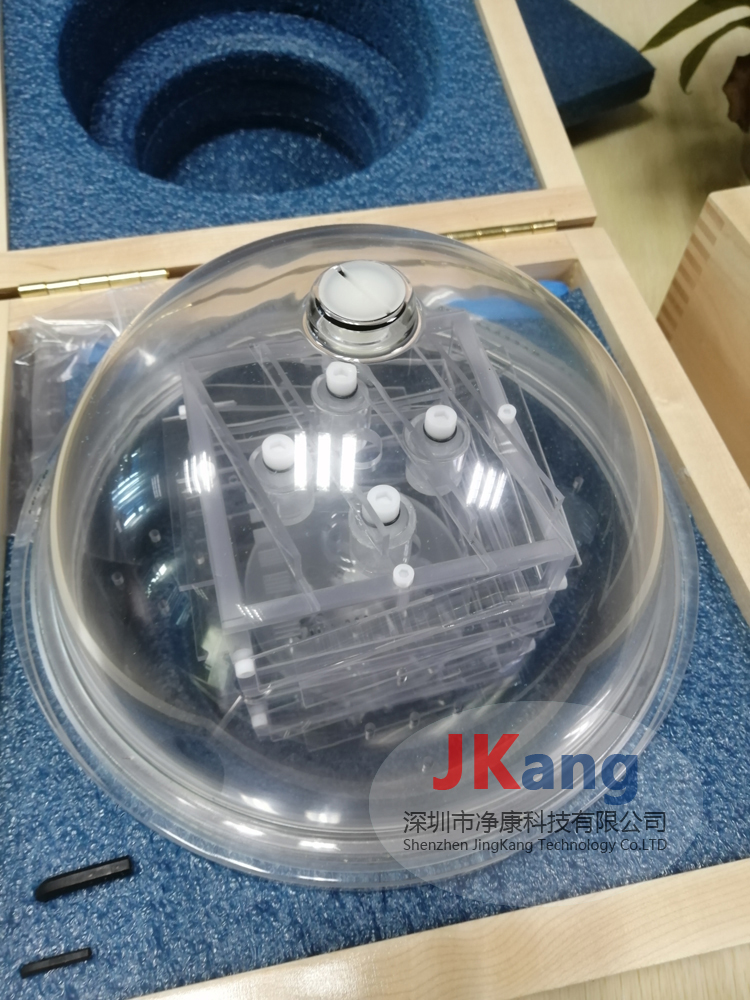

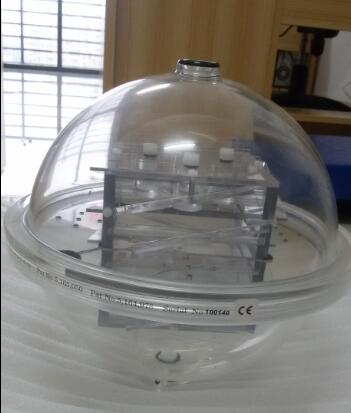

SMR100 MRI模体，Magphan SMR100核磁共振模体被设计用于执行磁共振成像（MRI）扫描仪的各种精确性能评估。SMR100有一个聚氨酯球体外壳，由两个内径为20厘米的半球壳组成。壳体用简单的螺纹法兰连接环连接。无需工具即可快速移除测试立方体组件，以获得更大的成像灵活性，并易于清洁和维护。
SMR100 MRI模体，Magphan SMR100核磁共振模体测试立方：无论是圆柱形和球形Magphan使用的图像质量测量10cm的立方体试。测试立方体由6毫米厚的聚碳酸酯塑料制成，外径为10厘米。测试立方体包含切片厚度斜面，感光测量瓶，高分辨率测试板和低对比度盘。
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体配置：测试立方体板可以以标准2-D配置进行组装，具有双相对的切片厚度斜坡，允许操作员快速验证模体z轴精确地垂直于成像平面对齐。尼龙螺丝将单元固定在一起，使您可以将测试板或立方体侧面更改为三维结构。3-d构成，能够从一个单一的数据采集得到的x，y和z切片几何测量。
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体测试总结
测试立方体和模体外壳包含的功能允许全面测试最大可实现的关键MRI扫描仪参数。下面列出了他们支持的主要组件和测试。
切片厚度斜面
- 模体位置
- 扫描切片宽度
- 多切片间距和邻接度
- 患者对齐（3D）
- 表格增量准确度
Sensitometry小瓶
- T1测量
- T2测量
高分辨率测试板
- 高分辨率测量（每厘米1至11线对）
- 几何失真
多维数据集支持磁盘
- 几何失真
- 像素（矩阵）大小验证。
外壳
- 空间均匀性
- 信噪比
- 球形几何形状
- 体外样品测试
- 圆对称
10厘米球体（可选）
- 磁场均匀性
- 一致性特征
- 圆对称性
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体组件
切片厚度斜面：切片厚度斜面安装在测试立方体的外部。斜面厚度为2mm，宽度为10mm，与模体的轴线成14°的角度，为片宽测量提供了4倍的放大系数。相对的斜坡在立方体测试平面的中心处交叉以进行对齐验证。斜坡可用于测试多层片序列内的片之间的索引并测试表增量准确性。
感光测定瓶：感光测定样品储存在四个圆柱形小瓶中，其外径为1.9厘米，内径为1.6厘米。通过立方体外侧0.6厘米（1/4英寸）的端口可以将各种溶液填充到小瓶中，以进行T1和T2测量。
高分辨率测试板：将高分辨率测量仪切割成2毫米厚的丙烯酸板，由测试立方体内的通道支撑。高分辨率测试是通过使用一系列矩形槽来完成的，测试图形的范围为每厘米1至11线对（5mm至0.45mm分辨率）。每厘米一对和四对线之间的测试槽长度为1.25厘米，测试长度为0.9厘米，涉及每厘米5至11线对。
为了测试几何失真（空间线性），3mm的孔以2cm，4cm和8cm的方形图案间隔开。通过测量这些孔之间的距离可以评估系统的几何失真。
低对比度光盘：低对比度敏感度是在安装在测试立方体底部的丙烯酸光盘上进行的。磁盘中的圆形凹槽通过音量平均产生低对比度图像。四组三个圆形凹槽的深度分别为0.5mm，0.75mm，1.0mm和2.0mm，直径分别为4mm，6mm和10mm。
立方体支撑盘：两片立方体支撑盘将立方体固定在模体外壳内，并且可以方便地安装和移除。除固定测试立方体的位置外，支撑盘还提供空间线性度测量的信息。
通过测量Magphan在x和y方向上的直径来测试几何失真。几何变形也可以通过测量支撑盘上配置成8cm，10cm和12cm方格的3mm孔之间的距离来评估。
外壳：外壳部件由外壳和立方体支撑盘（支撑10厘米测试立方体）组成。可以使用模体外壳进行全面的空间均匀性测量，并将测试立方体和支撑盘移除。外壳很容易清洁，并允许使用凝胶以及液体溶液。排水时，多个端口允许不受限制的流量。
注意：Magphan模体不提供对比度填充解决方案。客户需要添加他们自己的填充解决方案。
10cm球体（可选）：直径10cm的可选球体可以安装在20cm球体内，也可以单独使用。该球体对于测试MRI扫描仪的磁场均匀性和均匀性特性非常有用。磁场以百万分之几的对角线对称体积（DSV）表示。
专利球形设计
Magphan的专利球形设计将球形几何形状与立方几何形状精确对齐。由于根据球谐函数映射磁场特性，自然磁场扩展到对角线对称体积（DSV）或球体。这种对称性是AAPM任务组的报告编号为6a，题为“磁共振成像系统的验收测试”，推荐球形的原因。成像性能通过旋转球体在横轴，冠状，矢状和斜平面中评估。Magphan还有一个传统的圆柱形外壳，用于测试团队和制造商，他们的性能规格基于圆柱形模体。
SMR100 MRI模体，Magphan SMR100核磁共振模体测试立方：无论是圆柱形和球形Magphan使用的图像质量测量10cm的立方体试。测试立方体由6毫米厚的聚碳酸酯塑料制成，外径为10厘米。测试立方体包含切片厚度斜面，感光测量瓶，高分辨率测试板和低对比度盘。
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体配置：测试立方体板可以以标准2-D配置进行组装，具有双相对的切片厚度斜坡，允许操作员快速验证模体z轴精确地垂直于成像平面对齐。尼龙螺丝将单元固定在一起，使您可以将测试板或立方体侧面更改为三维结构。3-d构成，能够从一个单一的数据采集得到的x，y和z切片几何测量。
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体测试总结
测试立方体和模体外壳包含的功能允许全面测试最大可实现的关键MRI扫描仪参数。下面列出了他们支持的主要组件和测试。
切片厚度斜面
- 模体位置
- 扫描切片宽度
- 多切片间距和邻接度
- 患者对齐（3D）
- 表格增量准确度
Sensitometry小瓶
- T1测量
- T2测量
高分辨率测试板
- 高分辨率测量（每厘米1至11线对）
- 几何失真
多维数据集支持磁盘
- 几何失真
- 像素（矩阵）大小验证。
外壳
- 空间均匀性
- 信噪比
- 球形几何形状
- 体外样品测试
- 圆对称
10厘米球体（可选）
- 磁场均匀性
- 一致性特征
- 圆对称性
Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体组件
切片厚度斜面：切片厚度斜面安装在测试立方体的外部。斜面厚度为2mm，宽度为10mm，与模体的轴线成14°的角度，为片宽测量提供了4倍的放大系数。相对的斜坡在立方体测试平面的中心处交叉以进行对齐验证。斜坡可用于测试多层片序列内的片之间的索引并测试表增量准确性。
感光测定瓶：感光测定样品储存在四个圆柱形小瓶中，其外径为1.9厘米，内径为1.6厘米。通过立方体外侧0.6厘米（1/4英寸）的端口可以将各种溶液填充到小瓶中，以进行T1和T2测量。
高分辨率测试板：将高分辨率测量仪切割成2毫米厚的丙烯酸板，由测试立方体内的通道支撑。高分辨率测试是通过使用一系列矩形槽来完成的，测试图形的范围为每厘米1至11线对（5mm至0.45mm分辨率）。每厘米一对和四对线之间的测试槽长度为1.25厘米，测试长度为0.9厘米，涉及每厘米5至11线对。
为了测试几何失真（空间线性），3mm的孔以2cm，4cm和8cm的方形图案间隔开。通过测量这些孔之间的距离可以评估系统的几何失真。
低对比度光盘：低对比度敏感度是在安装在测试立方体底部的丙烯酸光盘上进行的。磁盘中的圆形凹槽通过音量平均产生低对比度图像。四组三个圆形凹槽的深度分别为0.5mm，0.75mm，1.0mm和2.0mm，直径分别为4mm，6mm和10mm。
立方体支撑盘：两片立方体支撑盘将立方体固定在模体外壳内，并且可以方便地安装和移除。除固定测试立方体的位置外，支撑盘还提供空间线性度测量的信息。
通过测量Magphan在x和y方向上的直径来测试几何失真。几何变形也可以通过测量支撑盘上配置成8cm，10cm和12cm方格的3mm孔之间的距离来评估。
外壳：外壳部件由外壳和立方体支撑盘（支撑10厘米测试立方体）组成。可以使用模体外壳进行全面的空间均匀性测量，并将测试立方体和支撑盘移除。外壳很容易清洁，并允许使用凝胶以及液体溶液。排水时，多个端口允许不受限制的流量。
注意：Magphan模体不提供对比度填充解决方案。客户需要添加他们自己的填充解决方案。
10cm球体（可选）：直径10cm的可选球体可以安装在20cm球体内，也可以单独使用。该球体对于测试MRI扫描仪的磁场均匀性和均匀性特性非常有用。磁场以百万分之几的对角线对称体积（DSV）表示。
专利球形设计
Magphan的专利球形设计将球形几何形状与立方几何形状精确对齐。由于根据球谐函数映射磁场特性，自然磁场扩展到对角线对称体积（DSV）或球体。这种对称性是AAPM任务组的报告编号为6a，题为“磁共振成像系统的验收测试”，推荐球形的原因。成像性能通过旋转球体在横轴，冠状，矢状和斜平面中评估。Magphan还有一个传统的圆柱形外壳，用于测试团队和制造商，他们的性能规格基于圆柱形模体。
| Magphan模体选型 | |
| 项目＃ | 描述 |
| SMR100 | Magphan 100 -完整Magphan 包括20厘米球形外壳，10厘米测试立方体和情况。 |
| SMR140 | Magphan 140 - 10厘米球体支持磁盘。 |
| SMR170 | Magphan 170 -完整Magphan 包括20厘米圆柱形壳体，10厘米试管和情况。 |
| SMR172 | Magphan 172 -完整Magphan 包括20厘米球形壳体，20厘米圆柱形壳体，10厘米试管和箱子。 |
