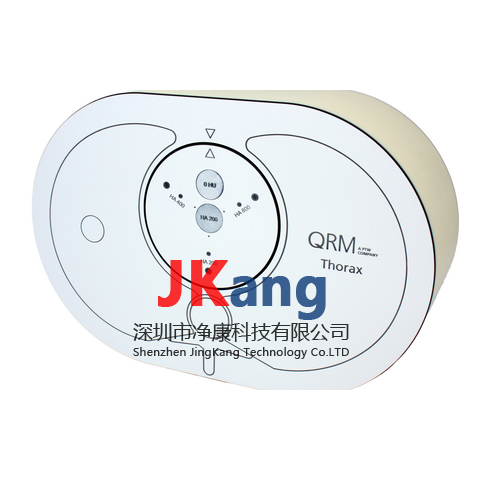

Cardio Calcium Scoring CT校准模体,QRM-Cardio-Phantom钙化积分体模详细介绍:
心脏 CT 校准标准,以实现可重复的评分结果
Cardio Calcium Scoring CT校准模体,QRM-Cardio-Phantom钙化积分体模特征:
心脏CT校准标准
探究冠状动脉钙化的可检测性
实现可重复的评分结果
包括不同尺寸和密度的 CaHA 目标
它非常适合研究扫描参数对钙化可检测性的影响。它采用模块化结构原理设计。该模型由两部分组成:胸部模型 (QRM-20100) 和钙化评分模型,D100 (QRM-10146)
胸腔模型 (QRM-20100) 包括人工肺叶和骨状脊柱插入物(海绵状和皮质),周围环绕着软组织等效材料。该模型中使用的塑料模仿了人体胸部的组织,具有人体胸部的密度和 X 射线衰减特性。
钙化评分模型 D100 (QRM-10146) 包含九个圆柱形钙化插入件,尺寸和钙羟基磷灰石 (CaHA) 密度各不相同(见表)。此外,还有两个更大的校准插入件(水当量和 CaHA 材料)。所有插入件均嵌入软组织当量材料中(120 kV 时约 30 HU)。
为了获得钙质量的绝对值,可以使用已知 CaHA 密度为 200 mg CaHA/cm³ 的中央校准插件进行校准测量。水等效插件可作为进一步的校准标准。在实践中,应始终在给定的设置中检查水的 CT 值。如果测量值偏离零,则可以在应用的评分方法中考虑已知偏差。
钙化评分模型组 (QRM-20103)
幻影维度 200 毫米 x 300 毫米
幻影高度 103 毫米
幻像重量(总计) 3.6 公斤
心脏插入件重量 0.9 公斤
阀体材质: 软组织当量(120 kV 时约 30 HU)
插入件
3 个圆柱形插入件 200、400、800 毫克钙羟基磷灰石/立方厘米 直径 5 毫米 / 高度 5 毫米
3 个圆柱形插入件 200、400、800 毫克钙羟基磷灰石/立方厘米 直径 3 毫米 / 高度 3 毫米
3 个圆柱形插入件 200、400、800 毫克钙羟基磷灰石/立方厘米 直径 1 毫米 / 高度 1 毫米
肺 约 -800 HU(120 kV 时)
脊柱
皮质/松质(类似骨头,120 kV 时约 550 HU / 200 HU)
