Cone-Beam Phantom Basic 锥形束模型,Cone-Beam Phantom锥形束CT成像性能模体用于测试诊断CT和锥形束CT的成像性能



Cone-Beam Phantom 模体主要特征:


  • 用于比较不同CT和CBCT扫描仪解决方案的多用途仿真模型
  • 评估所有相关的图像质量指标
  • 提供不同的低对比度部分和空间分辨率条形图案
  • 允许不同方向的MTF测量

Cone-Beam Phantom体模对于全面量化各种体积X射线扫描仪的成像性能以及比较不同的系统或技术解决方案至关重要。
专用的低对比度部分提供了测试系统低对比度分辨率的理想环境。使用空间分辨率条模式,可以直观的方式评估系统的平面分辨率。额外的边缘插件决定了系统在不同方向上的MTF。
图像对比度和HU值部分量化了机器的HU值和不同设置下获得的骨骼对比度。此外,还可以评估扫描仪的几何精度、CNR和图像噪声。


Cone-Beam Phantom Basic 锥形束模型,Cone-Beam Phantom 锥形束CT成像性能模体


ConeBeam-Phantom 是评估计算机断层扫描 (CT)、锥形束和平板 CT 扫描仪。
ConeBeam Phantom 的设计涵盖了此类成像设备可实现的整个图像质量范围。
该模型可以根据国家和国际标准(例如 DIN IEC 61223-3-5 或 DIN IEC 61223-2-6)评估图像质量指标。 可以获得以下图像质量指标:
• CT值均匀性
• CT值精度
• 图像噪声
• 对比度与噪声比
• 空间分辨率(ESF、MTF、楔形)
• 空间分辨率(视觉、条形图案)
• 面内几何精度
• 低对比度功能

ConeBeam Phantom 对于全面量化体积 X 射线扫描仪的成像性能以及比较不同的系统或技术解决方案至关重要。

除了锥束扫描仪的整体图像质量外,还应使用 CT 剂量学模型来测量相关剂量。 CT 剂量指数 (CTDI) 方法可应用于所有类型的锥束扫描仪。



Cone-Beam Phantom Basic 锥形束模型,Cone-Beam Phantom锥形束CT成像性能模体参数:

规格
直径(xy):...................................... 160 毫米
高度 (z):................................................ 160 毫米
断面高度:...................................... 20 毫米
体模:.......组织当量(120kVp 时)

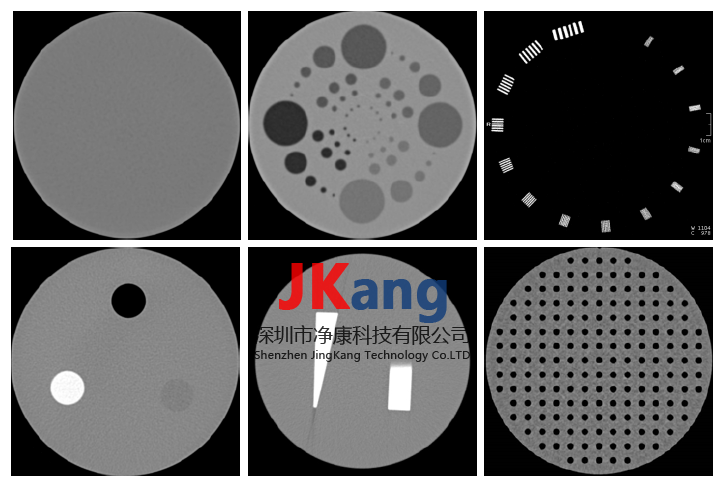

幻体由 5 个部分组成:
O 截面 - 普通
用于测量均匀性和噪声的空白部分。

A 部分 - 对比度分辨率
对比步长 -3、-5、-10、-20 HU 刀片直径分别以 2、4、8、16 和 32 毫米为步长。

B 部分 - 空间分辨率
14 种圆形对齐线条图案,范围从 4 到 30 lp/cm

C 部分 - 缩放和噪声
3 个插入物 (D = 24 mm) 提供骨当量材料 (400 mg CaHA / ccm)、® 水当量 (CTWater ) 和空气。

D 部分 - MTF 边缘
两个 PTFE 楔块垂直对齐,用于评估不同方向的 MTF。

E 部分 - 几何变形
孔网格,由 177 个孔(D=3mm)组成,用于测量图像中的几何畸变

O 截面 - 普通
测量噪声和均匀性,为单独安装的定制适配器提供可选空间
