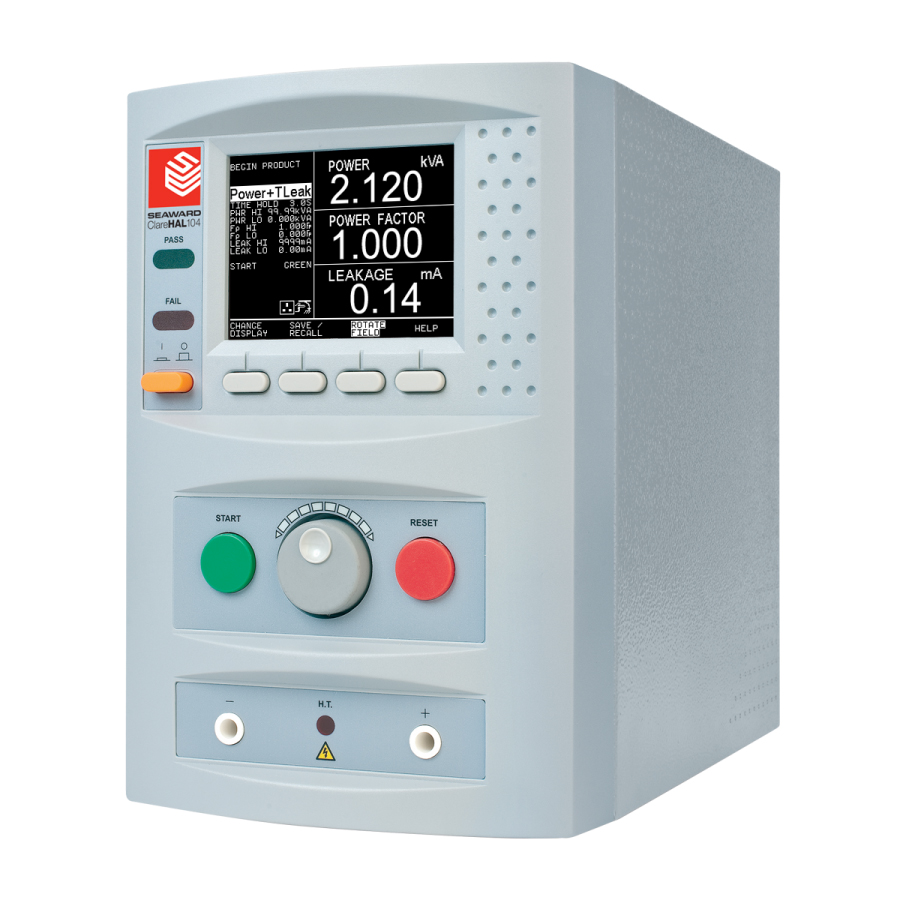

英国SEAWARD HAL104安规测试仪,HAL104电气安全测试仪,HAL104生产线安全测试仪

英国SEAWARD HAL104安规测试仪,HAL104电气安全测试仪,HAL104生产线安全测试仪产品特点：

• HAL系列可编程安规综合测试仪是一款生产线安全检验的自动化测试设备，为客户提供了一款先进的以提高产能和工作效率的综合测试仪。
• 其独特的隔离式绝缘耐压输出系统，确保了操作人员的安全。使其成为目前市场上zui安全的绝缘耐压测试仪。
• HAL系列可以直接应用于大部分的ISO质量体系（包括产品安全检验,实验室试验和计量检测等）。
• HAL系列仪器可存储多达6000个测试结果，并可以下载到电脑中。
• 如果利用选配的软件和条形码扫描仪，更可将测试结果自动生成标签，使整个测试过程更***、更高效、更快捷。测试流程可以用条形码扫描仪自动设定。
• 仪器包括远程遥控端口，例如借用PLC控制电路脚踏开始与结束测试。另有RS232端口，两种端口都使HAL成为系统集成的理想之选。
• 遵循EN50191电气试验设备的安装和操作标准。

• 测试灯具和照明设备：如工业照明、家用照明、路灯照明；其它包括金卤灯、水银蒸汽灯、卤素灯、荧光灯和LED灯。

• IT设备：如个人电脑、电信设备、卫星电视接收器、打印机及其它电脑外围应用设备。

• 家用电器：如洗衣机、冰箱、微波炉、电饭锅、电磁炉、电熨斗等。

• 手持式电动工具：例如砂光机、电钻、电锯、射钉枪、电动螺丝刀等。

• 电气设备：测试和测量设备、数字万用表、钳形表、示波器和实验室设备等。

HAL104使用方法



• 可编程自动测试项目和标准，并可将测试顺序存储在仪器内存中，新测试顺序将使用测试代码编排，zui多5项测试列为1个序列，所有的测试都是计时的，所有的结果将被保存在内存中。
• 自动模式提供的架构，为连续重复测试提供了及其方便的途径，确保了所有测试数据用于追踪和审核。
• 该模式适合于标准的生产线使用。

• 手动模式提供快速简单的测试电路，适用于实验室、电器维修或再测试环境，这些场所必须保证可快速重复测试。手动模式通过按一个按钮启动，使测试过程更加快捷方便。
• 通过编码器首先选择测试类型或测量项目，也可以自动模式的计时方式，使得测试结果可以保持持续性。
• 如果存储器里的某项是空白的，表明此项测量不存在。

• 通过PLC外部控制端口来控制HAL104。PLC控制电路可以用条形码阅读器或模拟条形码协议开启。
• 简单命令协议可以通过外部控制端口连接电脑或其他设备来直接控制仪器。这一模式可被应用于要求在测量之前被证明该测量方式是可靠有效的，即使会发生一定数量的测试不合格。且仪器还可实现多种测试模式，直到zui终确认产品合格，例如洗衣机的安规检测。

• 本仪器可以进行连续或计时测试，如果在耐压测试中超过电弧安检等级，测试将被终止。
• 出现蜂鸣声表示测试失败。
• RESET复原键将清除该状况回到默认屏幕。
• 测试中如果超过设定的限值，本机将显示测试失败信息。并将亮起红色的失败指示灯，并且听到报警声音。
• 如果仪器输出端出现危险电压（50V AC或DC），屏幕上将会出现红色报警指示和一个闪烁的闪电图标。面板上的HT指示灯亮起。
• 自动放电特性—绝缘和耐压测试结束后，所有的电容和电感将会自动放电。
• 测试仪通常会用一些测试夹架或保护系统，在没有证明防护装置是合适的的情况下测试不能被进行。当测试夹断开或按下RESET键，测试将会被停止，并且会显示适当的测试失败信息。

• 该测试可设置的参数有：
• 测试电流——设定所需测试电流，zui高达40A。
• 电流上升斜率——电流从零值上升到设定值所需的时间。
• 恒流持续时间——电流设定值的测量时间
• 电流下降斜率——从电流设定值降到零值所需的时间
• 设定电阻限值(单位mΩ)

• 该测试产生的高压是独立输出的，符合EN 50191标准，该测试可被定时或连续。
• 仪器将产生一个可调节的输出高压（与电源无关），它以一定斜率上升到设定值。仪器将检测总泄漏电流，并且实时显示。仪器将自动判断泄漏与限值，显示合格或者不合格。有一个可编程的上限和下限，用来确保耐压测试探针已被正确连接。

• 测试电压——所需测试电压
• 电压上升斜率——电压从零值上升到所需高压的时间
• 高压持续测试时间——恒定输出高压的时间
• 电压下降斜率——从设定高压下降到零伏的所需时间
• 总泄漏电流上限（mA）
• 总泄漏电流下限（mA）
• 电弧等级检测

• 绝缘测试电压可设定为250V、500V或1000V直流。该测试可连续或定时。
• 选择的电压斜率上升到设定值，然后保持在此值，绝缘电阻实时显示。
• 如果该值小于给定的zui小设定值，那么相应的失败信息会随着红色的失败指示灯一同显示。

• 测试电压——可以预先选择250V、500V或1000V直流
• 电压上升斜率——电压从零值斜率上升到设定值所需时间
• 电压持续测试时间——应用恒定电压的所需时间
• 电压下降斜率——测试电压斜率下降到零伏的所需时间
• 绝缘电阻限值，下限（MΩ）

• 在输入市电电源电压后即可方便进行可行性测试，被测设备的功率将被实时显示。
• 仪器另有提供辅助输入高达300VAC进行该功能测试，利用开关切换市电输入或辅助输入测试。
• 接触电流测试通过探针进行，被测的接触电流将实时显示，采用BS EN 1010 fig A1标准和 IEC/EN/BS 60990 fig 4标准人体模拟阻抗电路。

• 负载功率最小/最大值（kVA）
• 功率因素最小/最大值（Ratio）
• 泄漏电流最小/最大值（mA）
• 接触电流最小/最大值（mA）

英国SEAWARD HAL104安规测试仪,HAL104电气安全测试仪,HAL104生产线安全测试仪产品参数：

技术参数：

接地电阻测量
测试电压	6V AC（50Hz或60Hz，根据电源）
可设定输出测试电流	0.1-40.0A
显示范围/分辨率/精度	0-1500mΩ/1mΩ/±2% ±5
测试电流/接地电阻/测量时间	5A-1000mΩ（连续测量） 10A-500mΩ（连续测量） 25A-200mΩ（连续测量） 30A-150mΩ（60秒） 40A-100mΩ（60秒）
预置设定限值（合格/不合格）	0-1500 mΩ
绝缘电阻测量
输出直流测试电压	250V/500V/1000V
电阻显示范围	0.01MΩ-500MΩ
量程/分辨率/精度	0.03MΩ-500MΩ/0.01 MΩ/±5%±5
预置设定限值（合格/不合格）	0.00MΩ-500MΩ
交流耐压测量
可编程输出电压范围	0.10kV-5.00kV（步进10V），（50Hz或60Hz，根据电源）
电压显示范围/分辨率/精度	0.10kV-5.00kV/ 0.01 kV/±1% ± 5
电流显示范围/分辨率/精度	0.01mA-20.00mA /0.01mA/±1% ± 5
预置设定限值（合格/不合格）	0.01mA-20.00mA
zui大输出电流	20.00mA（在5.00kV时）
可选电弧检测等级范围	1-9
直流耐压测量
可编程输出电压范围	0.10kV-6.00kV（步进10V），（50Hz或60Hz，根据电源）
电压显示范围/分辨率/精度	0.10kV-6.00kV/ 0.01 kV/±1% ± 5
电流显示范围/分辨率/精度	0.01mA-10.00mA /0.01mA/±1% ± 5
预置设定限值（合格/不合格）	0.01mA-10.00mA
zui大输出电流	10.00mA（在6.00kV时）
可选电弧检测等级范围	1-9
额定电源输出测量
测试电压范围	110V – 230V AC 电流20A
zui大功率输出	5.0kVA
输出功率测量（单相）
显示范围/精度	0.02kVA-5.00kVA /±2% ±0.02kVA
预置设定限值（合格/不合格）	0.001kVA-5.000kVA
功率因素测量（单相）
显示范围/精度	0.000 -1.000 /± 0.030
预置设定限值（合格/不合格）	0.000-1.000
泄漏电流测量
显示范围/分辨率/精度	0.10mA-20.00 mA/0.01mA/± 1% ±5
预置设定限值（合格/不合格）	0.01mA-20mA
接触电流测量
显示范围/分辨率/精度	0.02mA-5.00 mA/0.01mA/± 1% ±5
预置设定限值（合格/不合格）	0.02mA-5mA
测量依据标准	IEC/EN 60990 Fig 4 (IEC/EN 60990 Fig 3 or Fig 5 Upon Request)

HAL系列机型选择：

特性	HAL101	HAL102	HAL103	HAL104
接地测试			■	■
交流耐压测试	■	■	■	■
直流耐压测试	■	■	■	■
绝缘电阻	■	■	■	■
ARC电弧等级检测	■	■	■	■
泄漏电流				■
负载功率				■
功率因素				■
结果存储	■	■	■	■
自动选择	■	■	■	■
条形码扫描仪/打印机选择	■	■	■	■
内置5组测试装置		■
