SR570低噪声电流放大器,SR570电流前置放大器

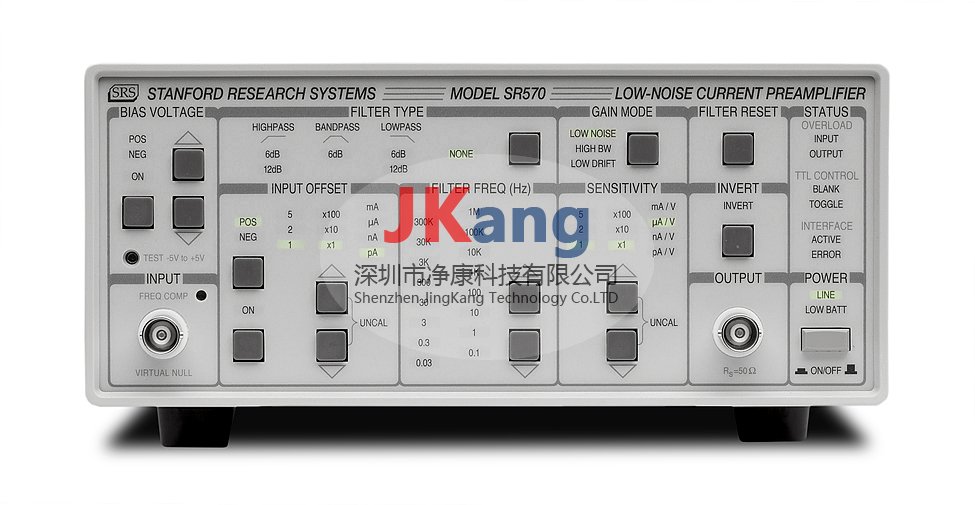

SR570低噪声电流放大器,SR570电流前置放大器,SR570是一款低噪声电流前置放大器，能够实现高达1 pA / V的电流增益。高增益和带宽，低噪声以及许多便利的功能使SR570成为各种光子，低温和其他测量的理想选择.
SR570的灵敏度设置为1 pA / V至1 mA / V，可以1-2-5顺序选择。还提供了游标增益调整，可让您在两者之间选择任何灵敏度。
可以将增益分配给放大器的各个阶段，以优化仪器性能。低噪声模式将增益置于放大器的前端，以获得最佳噪声性能。高带宽模式将增益分配给放大器的后级，以改善前端的频率响应。在低漂移模式下，输入放大器被非常低的输入电流运算放大器所取代，从而将仪器的DC漂移降低了多达1000倍。

SR570是一款低噪声电流前置放大器，能够实现高达1 pA / V的电流增益。高增益和带宽，低噪声以及许多便利的功能使SR570成为各种光子，低温和其他测量的理想选择。

• 5 fA /√Hz输入噪声

• 1 MHz最大带宽

• 1 pA / V最大增益

• 可调偏压

• 两个可配置的信号滤波器

• 可变输入失调电流

• 线路或电池操作

• RS-232接口






  SR570包含两个一阶RC滤波器，可以从前面板配置其截止频率和类型。滤波器可以一起配置为6或12 dB / oct滚降低通或高通滤波器，也可以配置为6 dB / oct滚降带通滤波器。截止频率可按1-3-10的顺序在0.03 Hz至1 MHz范围内调节。当使用较长的滤波时间常数时，包含一个滤波复位按钮可缩短仪器的过载恢复时间。

  输入失调和直流偏置

  提供输入失调电流调节以抑制任何不希望的DC背景电流。失调电流可以在±1 pA至±1 mA范围内指定，增量约为0.1％。SR570还具有可调的输入DC偏置电压（±5 V），使您可以直接将电流吸收到虚拟零点（模拟地）或选定的DC偏置中。

  切换和消隐

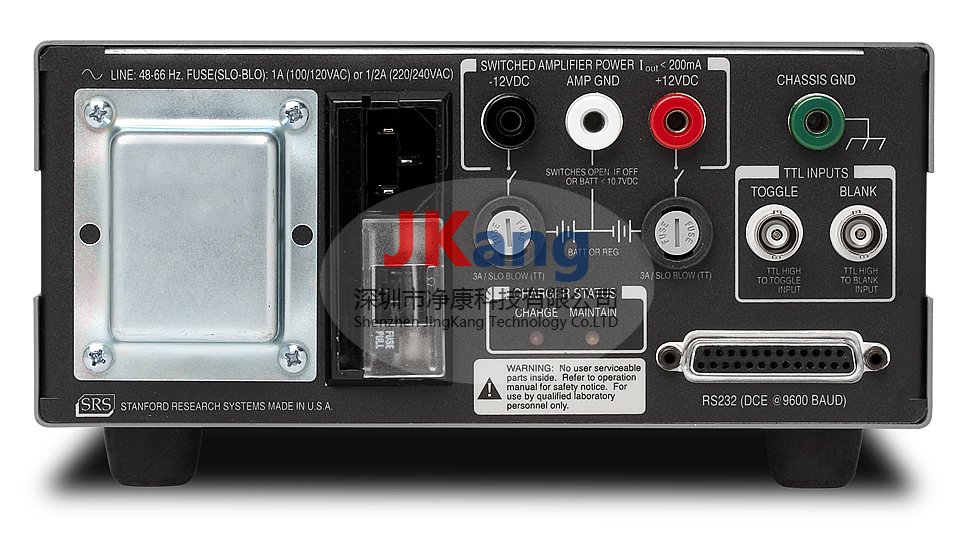

  两个后面板，光电隔离的TTL输入提供对SR570的额外控制。消隐输入使您可以快速关闭/打开仪器的增益，这对于防止前端过载非常有用。触发输入响应TTL信号而反转增益的符号，使您可以对斩波信号执行同步检测。

  电池操作

  三个可充电铅酸电池可提供长达15小时的电池供电操作。当本机连接到线路时，内部电池充电器会自动为电池充电。充电器感应电池状态并相应地调整充电速率。两个后面板LED指示电池的充电状态。电池放电后，它们会自动与放大器电路断开连接，以避免损坏电池。


  无数字噪音

  运行SR570的微处理器处于“睡眠状态”，只是在短暂的时间间隔内需要更改仪器的设置。这样可确保没有数字噪声污染低电平模拟信号。

  RS-232接口

  RS-232接口允许以9600波特与SR570进行仅侦听通信。仪器的所有功能（开机除外）均可通过RS-232接口设置。RS-232接口电子器件与放大器电路光电隔离，以提供最大的抗扰性。





  SR570低噪声电流放大器,SR570电流前置放大器技术参数
  输入项
  输入项	虚拟零点或用户设置的偏置电压（±5 V）
  输入偏移	±1 pA至±1 mA可调直流失调电流
  最大输入	±5毫安
  噪声	查看图表
  灵敏度	以1-2-5的顺序从1 pA / V到1 mA / V（以0.5％的步幅调整游标）
  频率响应	±0.5 dB至1 MHz 可调节的前面板频率响应补偿，用于源电容。
  接地线	放大器地完全浮空。后面板上提供放大器和机箱接地。输入地可浮动至±40V。
  筛选器
  信号滤波器	2个可配置（低通或高通）6 dB / oct滚降滤波器。可在1-3-10序列中从0.03 Hz到1 MHz设置-3 dB点。
  收益分配
  低噪声	增益分配给前端以获得最佳噪声性能。
  高带宽	降低前端增益以获得最佳频率响应。
  低漂移	低偏置电流放大器用于降低高灵敏度时的漂移。
  过滤器重置	使用前面板按钮可以重置长时间常数过滤器。
  输出量
  增益精度	±（0.5％的输出+ 10 mV）@ 25°C
  直流漂移	见下表
  最大输出	±5 V进入高阻抗负载
  一般
  外部消隐	TTL输入将增益设置为零
  外部拨动	TTL输入反转增益极性
  后面板偏压	±12 VDC @ 200 mA，参考放大器地
  电脑介面	RS-232，9600波特，仅接收
  功率	100/120/220/240 VAC，充电6瓦，充电时30瓦。两次充电之间，内置电池可提供15个小时的运行时间。电池在连接到线路时已充电。
  外型尺寸	8.3英寸×3.5英寸×13.0英寸（WHL）
  重量	15磅 （已安装电池）
  保证	一年的零件和人工因材料和工艺上的缺陷
