SR570前置放大器,低噪声电流前置放大器SR570

前置放大器SR570 —低噪声电流前置放大器





5 fA /√Hz输入噪声

1 MHz最大带宽

1 pA / V最大增益

可调偏置电压

两个可配置的信号滤波器

可变输入失调电流

线路或电池操作

RS-232接口

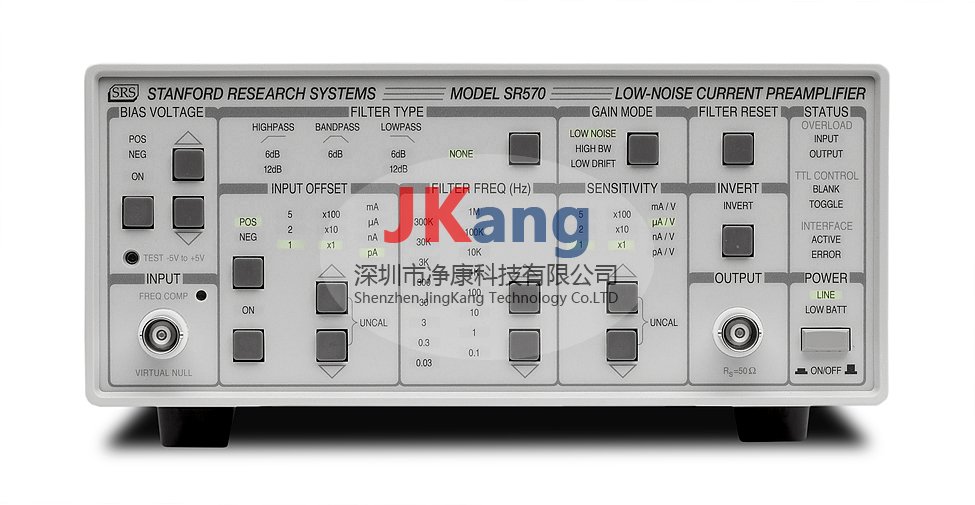

SR570电流前置放大器



SR570前置放大器,斯坦福低噪声电流前置放大器SR570是一款低噪声电流前置放大器，能够提供高达1 pA / V的电流增益。高增益和带宽，低噪声以及许多便利的功能使SR570成为各种光子，低温和其他测量的理想选择。



获得



SR570的灵敏度设置为1 pA / V至1 mA / V，可以1-2-5顺序选择。还提供了游标增益调整，可让您在两者之间选择任何灵敏度。



可以将增益分配给放大器的各个阶段，以优化仪器性能。低噪声模式将增益置于放大器的前端，以获得最佳噪声性能。高带宽模式将增益分配给放大器的后级，以改善前端的频率响应。在低漂移模式下，输入放大器被非常低的输入电流运算放大器取代，从而将仪器的DC漂移降低了多达1000倍。

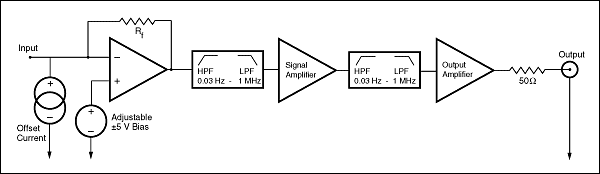

框图


筛选器



SR570包含两个一阶RC滤波器，可以从前面板配置其截止频率和类型。滤波器可以一起配置为6或12 dB / oct滚降低通或高通滤波器，也可以配置为6 dB / oct滚降带通滤波器。截止频率可按1-3-10的顺序在0.03 Hz至1 MHz范围内调节。当使用较长的滤波时间常数时，包含一个滤波复位按钮可缩短仪器的过载恢复时间。



输入失调和直流偏置



提供输入失调电流调整以抑制任何不希望的DC背景电流。失调电流可以在±1 pA至±1 mA范围内指定，增量约为0.1％。SR570还具有可调的输入DC偏置电压（±5 V），可让您直接将电流吸收到虚拟零点（模拟地）或选定的DC偏置中。





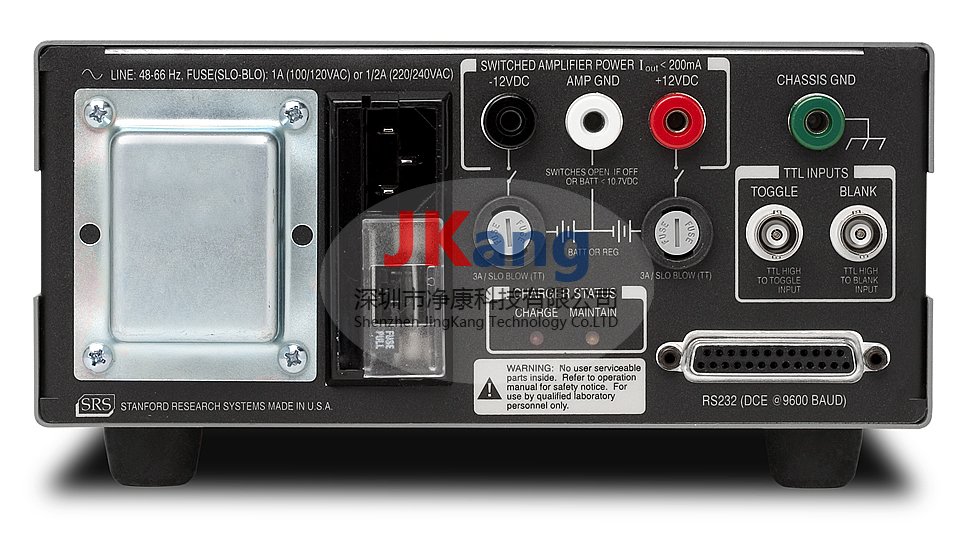

切换和消隐



两个后面板，光电隔离的TTL输入提供对SR570的额外控制。消隐输入使您可以快速关闭/打开仪器的增益，这对于防止前端过载非常有用。触发输入响应TTL信号而反转增益的符号，从而使您可以对斩波信号执行同步检测。



电池操作



三个可充电铅酸电池可提供长达15小时的电池供电操作。当本机连接到线路时，内部电池充电器会自动为电池充电。充电器感应电池状态并相应地调整充电速率。两个后面板LED指示电池的充电状态。电池放电后，它们会自动与放大器电路断开连接，以避免损坏电池。







无数字噪音



运行SR570的微处理器处于“睡眠状态”，只是在短暂的时间间隔内更改了仪器的设置。这样可确保没有数字噪声污染低电平模拟信号。



RS-232接口



RS-232接口允许以9600波特与SR570进行仅侦听通信。仪器的所有功能（开机除外）均可通过RS-232接口设置。RS-232接口电子器件与放大器电路光电隔离，以提供最大的抗扰性。

SR570前置放大器,低噪声电流前置放大器SR570规格
输入值
输入项	虚拟零点或用户设置的偏置电压（±5 V）
输入偏移	±1 pA至±1 mA可调直流失调电流
最大输入	±5毫安
噪声	查看图表
灵敏度	以1-2-5的顺序从1 pA / V到1 mA / V（以0.5％的步幅调整游标）
频率响应	±0.5 dB至1 MHz 可调节的前面板频率响应补偿，用于源电容。
接地线	放大器地完全浮空。后面板上提供放大器和机箱接地。输入地可浮动至±40V。
筛选器
信号滤波器	2个可配置（低通或高通）6 dB / oct滚降滤波器。-3 dB点可以以1-3-10的顺序设置，范围为0.03 Hz至1 MHz。
收益分配
低噪声	增益分配给前端以获得最佳噪声性能。
高带宽	降低前端增益以获得最佳频率响应。
低漂移	低偏置电流放大器用于降低高灵敏度时的漂移。
过滤器重置	使用前面板按钮可以重置长时间常数过滤器。
输出量
增益精度	±（0.5％的输出+ 10 mV）@ 25°C
直流漂移	见下表
最大输出	±5 V进入高阻抗负载
一般
外部消隐	TTL输入将增益设置为零
外部拨动	TTL输入反转增益极性
后面板偏压	±12 VDC @ 200 mA，参考放大器地
电脑介面	RS-232，9600波特，仅接收
功率	100/120/220/240 VAC，充电6瓦，充电时30瓦。两次充电之间，内置电池可提供15个小时的运行时间。电池在连接到线路时已充电。
尺寸图	8.3英寸×3.5英寸×13.0英寸（WHL）
重量	15磅 （已安装电池）
保证	一年的零件和人工因材料和工艺上的缺陷
