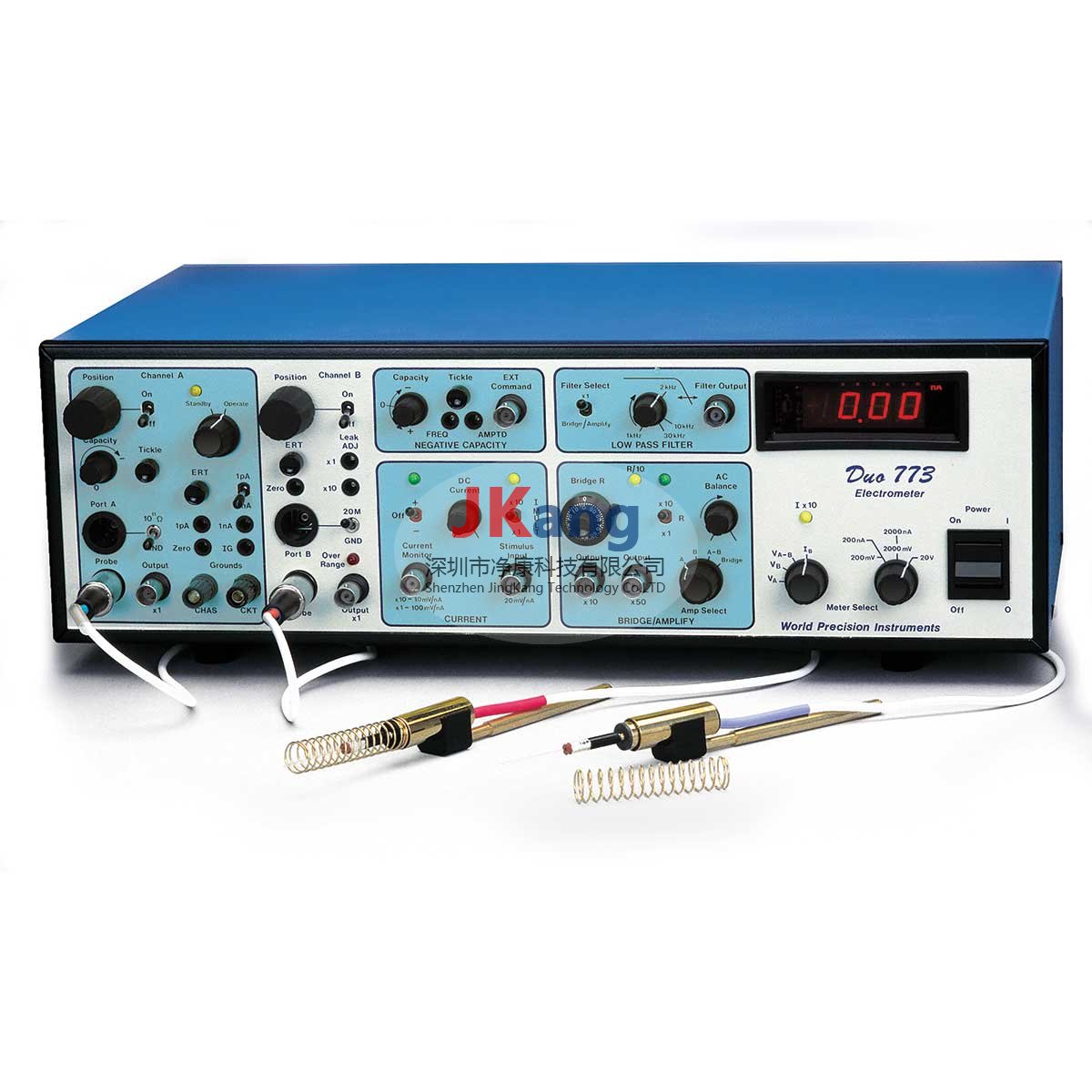

DUO773双通道细胞内放大器，WPI细胞内放大器DUO773

DUO773双通道细胞内放大器，WPI细胞内放大器DUO773结合了WPI公司的高阻抗主动有源电极和宽波段电子表技术形成了一种双通道和/或差分电极系统通过高阻抗充满电解质溶液的微电极用于测量细胞内的离子活性。

DUO773双通道细胞内放大器，WPI细胞内放大器DUO773有两个通道可以独立地使用或用于差分研究。

A通道是一个电流计，正常情况下配置高输入阻抗的电极（型号为715P），用于配合离子选择性微电极的使用；A通道也可以用于细胞内正常膜电位的测量。B通道配置作为较低输入阻抗电极（型号为712P）的电流计，也可以使用细胞内电极测量正常的膜电位。B通道及其电极在两个通道都放置于细胞上时，也能够用作A通道的参考电极。



DUO773双通道细胞内放大器，WPI细胞内放大器DUO773仪器应用



● 用于大鼠、小鼠、豚鼠及兔子等小动 物心肌细胞动作电位发生过程中钙离 子、钾离子或钠离子变化的信号记录；

● 用于骨骼肌细胞动作电位发生过程中 钙离子、钾离子或钠离子浓度变化的 记录；

● 用于在心肌浦肯野氏纤维上动作电位 传播速度的记录；

● 用于在脑片上记录神经信号的传播速 度及方向；

● 用于记录耳蜗毛细胞电位变化与听觉 机制的研究；

● 用于植物根部、叶片或花卉等部位电 位变化及各种应激包括氧应激、温度 应激和盐应激等对植物电生理信号的 影响；

● 用于植物根部毛细胞钙离子变化与毛 孔开闭关系；

● 用于不同植物基因表型的电生理变化 中离子浓度的变化记录以及植物在体 的pH值变化记录；

● 用于肠道平滑肌在蠕动过程中钙离子、 钾离子或氯离子等浓度变化情况记录， 以及药物对肠道平滑肌电生理活动影 响的研究；

● 用于肾小球、肾小管细胞中离子浓度 变化的记录；



DUO773双通道细胞内放大器，WPI细胞内放大器DUO773仪器特征

● “挠痒”功能可以轻松将微电极刺入细胞；

● 低电流和高电流注射用于去极化或超极化 细胞；

● 桥式电极阻抗补偿；

● 用于WPI公司小型包金有源主动电极的测 试端口；

● 声音和视觉过载报警；

● 连续变换的低通滤波器；

● LED数字表显示电压或注射电流；

● 电容补偿功能。

DUO773双通道细胞内放大器，WPI细胞内放大器DUO773技术参数：

膜片放大器前级（探测器）	712P（红色，端口B）	715P（蓝色，端口A）
有源探测器输入阻抗	> 1011   Ω	1015Ω
增益	×1，×10	×1
输出阻抗	100 Ω	100Ω
输出电压范围	±10 V	±10 V
最大输入电压	±15 V	±15 V
探测器泄漏电流	5×10-12A	10-14A
直流位置调节范围	±300mV	±300mV
电极电阻测试电流	1nA	1pA，可选1nA
输入电容补偿	＋10至-50pf	0至-10pf
噪音
输入短路	＜50µV峰峰值 10kHz带宽	＜50µV峰峰值10kHz带宽
20M碳电阻器	＜200µV峰峰值 10kHz带宽	＜200µV峰峰值10kHz带宽
上升时间
10-90%直流输入小信号	1µs，典型的
10-90%通过20M Ω（-C开）	25µs，典型的
电流输入
内部直流电流	±50nA低倍率，±500nA高倍率
外部命令电流	±500nA低倍率，±5µA高倍率
外部电流命令参数	20mV/nA低倍率，2mV/nA高倍率
电流控制器	100mV/nA低倍率，10mV/nA高倍率
量程范围	3V低倍率，10V高倍率
电桥平衡	0-100 M Ω，0-1000 M Ω
桥式放大器增益	×10，×50
低通滤波器	40分贝/十，1-30kHz持续可变
仪器部件
显示器	3.5-数字发光二极管
范围	200mV,2000mV,20V,200nA,2000nA
精度和分辨率	1位
外部尺寸
仪器	43×13×25cm
探测器	直径：12mm，长度：34mm
电源	95-135V 或 220-240V，50/60Hz
重量	7kg
质量保证	CE，CSA
