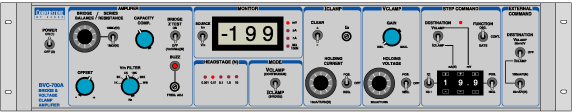

BVC-700A细胞内前置放大器,美国Dagan电流钳位BVC-700A

BVC-700A细胞内前置放大器,美国Dagan电流钳位BVC-700A用于超高速贴片移液器电流钳位的理想的高性价比放大器”

BVC-700A细胞内前置放大器,美国Dagan电流钳位BVC-700A特征：
作为电桥电流钳和连续电压钳放大器工作。
五个电流范围内的小型箱型探头，带仪表上的自动小数点选择器
门控独立步进命令电流或电压发生器，带有三位数的数字推轮编程拨盘。
前端乘法器和仪表模式的LED指示灯
嗡嗡声控制有助于细胞渗透
体积小巧，占用的机架空间更少，而且整洁，易于使用，并且控件定义明确

可选的1000增益交流耦合探头用于细胞外记录

BVC-700A细胞内前置放大器,美国Dagan电流钳位BVC-700A的2个新功能：

在电压钳位模式下，电桥平衡控制作为串联电阻控制的两倍·
现在有两个外部I钳位范围-由前置放大器倍增器在20nA / V或100nA / V之间选择
BVC-700A是具有桥式电流钳和连续电压钳功能的微电极前置放大器。BVC-700A设计用于多种应用，包括：连续电压或电流钳位；补丁移液器记录 ; 细胞内记录；细胞外录音（带有可选的8024探头）。

BVC-700A是一台完整的仪器，具有直流和脉冲电压钳位和电流通过功能，滤波，电极阻抗测试以及LCD电压，电流和电极阻抗仪。可选的BUZ-1通用蜂箱增加了振幅，持续时间和频率功能，可用于分裂成多个单元（蜂鸣）。



BVC-700A细胞内前置放大器,美国Dagan电流钳位BVC-700A技术指标

电流倍数N	马克斯一世	RF（反馈电阻）	RMS噪声/带宽/模型单元电阻	电桥平衡范围（欧姆）	cp范围	输入电阻
10	10微安	1兆	25uV，10Khz，1M	100K＆1M	20pF	10演出
1个	1微安	10兆	50uV，10KHz，10M	1M＆10M	20pF	100Gig
0.1（标准）	100nA	100兆	50uV，1KHz，100M	10M＆100M	20pF	1000演出
0.01	10nA	1个演出	40uV，100Hz，1G	100M＆1G	20pF	10公斤
0.001	1nA	10演出	35uV，10Hz，10G	1G和10G	20pF	100KGig

探头台尺寸：38毫米（1-1 / 2英寸）X 29毫米（1-1 / 8英寸）X 23毫米（7/8英寸）
标准探头：N = 0.1（尽管N = 0.1是标准探头，但N = 0.01也是用于移液器电流钳制的非常流行的探头）
滤波器响应：将可选DC切换到1kHz，3kHz，5kHz，10kHz，30kHz和宽带
输入偏置电流： 1 x 10-12安培（可调至零）
脉冲上升时间：通常在10兆欧电阻（10至90％）中为10微秒，在100兆欧中为50微秒。
电压增益： X10和X100
输出阻抗：所有输出500欧姆
失调电压： + 200mV
平衡读数：两个量程0到1兆欧和0到10兆欧除以探头缩放比例N（10转数字刻度盘）
电极阻抗测试：每兆欧方波（N）1mV，也可在仪表上读取。
保持电流范围： 0至+ 100 nA（10转数字刻度盘），由前置放大器倍数N缩放
保持电压范围： 0至+ 200 mV（10转数字刻度盘）
步进命令范围V Camp：两个范围+ 99.9mV（X0.1），+ 999mV（X1）
步骤指令范围I预置：两个范围+ 99.9nA（X0.1），+ 999nA（X1）由前置倍增器N缩放
门控输入： +2伏至+20伏电平打开已编程的步进命令
监视器： 1999毫伏表显示电压，电流和电极阻抗（自动设置小数点）
外部命令输入BNC： V钳位-20mV / V; I钳位：可选20nA / V或100nA / V，由前置倍增器缩放
尺寸：高  89毫米（3.5英寸），宽483毫米（19英寸），深254毫米（10英寸）（3 1/2英寸乘19英寸机架）
功率： 120 / 230VAC 50 / 60Hz
电极座：适用于外径1.0至1.8 mm的玻璃的低噪音聚碳酸酯HB180（另购）。
细胞外记录：8024-15细胞外探头（交流耦合，电压增益= 1000）（单独订购）。
可选： 7001备用前端（指定N）

BVC-700A	带有一个探头的细胞内桥和电压钳放大器（标准为N = 0.1）也需要使用一个移液器支架（请参见下文）
7001RP	断开继电器探头，可直接进入电极 另一个与前端主机框架 电缆串联的小盒子，其中一个BNC用于向前端BNC发出信号，第二个BNC提供电压以致动继电器，还有一个拨动开关用于手动操作继电器。电穿孔的有用补充
HB180	适用于1.0至1.8毫米玻璃的通用移液器支架（另请参阅移液器支架和零件部分）
7001	备用后台程序（指定N = 0.001、0.01、0.1、1、10）
8024 -15	细胞外探头（交流耦合，电压增益= 1000）
8024-7001	双模细胞外和细胞内后台（用于IX1，IX2-700，BVC-700）（指定N = 1或0.1）
BUZ-1	通用蜂鸣盒（有关详细信息，请参阅BUZ-1数据表页面）
