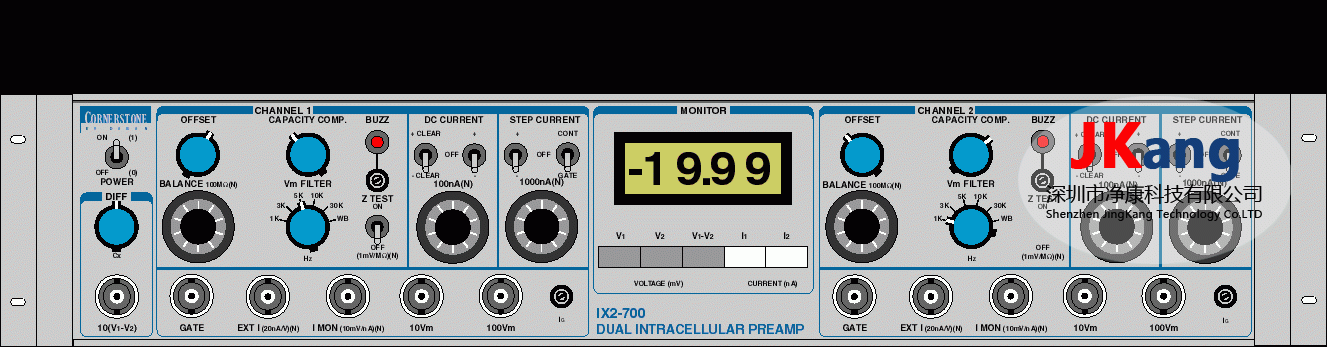

IX2-700双细胞内前置放大器,Dagan IX2-700细胞内放大器

IX2-700双细胞内前置放大器,Dagan IX2-700细胞内放大器特征

五个电流范围内的小型箱型探头，电流表上带有自动小数点选择器
离子选择电极的差分输出和交叉耦合控制
带有十匝编程拨盘的独立门控步进命令电流发生器
嗡嗡声，每个通道具有独立的幅度控制，以促进细胞穿透
体积小巧，占用的机架空间更少，而且整洁，易于使用，并且控件定义明确
可选的X1000电压增益交流耦合探头用于细胞外记录
IX2-700双细胞内前置放大器,Dagan IX2-700细胞内放大器是一种双通道微电极前置放大器，设计用于多种应用，包括：单通道和两通道细胞内记录；单通道和两通道细胞外记录；离子选择电极放大器 教学应用程序要求易于使用。

IX2-700双细胞内前置放大器,Dagan IX2-700细胞内放大器是一台完整的仪器，具有直流和脉冲电流通过能力，滤波，电极阻抗测试以及背光（用于黑暗实验室）LCD电压和电流表。它设计用于多种应用，包括：细胞内记录；和细胞外录音（可选，头戴式耳机8024-15）。包括一个蜂鸣按钮，但是可选的BUZ-1通用蜂鸣箱增加了幅度，持续时间和频率功能。





IX2-700双细胞内前置放大器,Dagan IX2-700细胞内放大器 技术指标

前面板大小：
37毫米（1-1 / 2英寸）x 29毫米（1-1 / 8英寸）x 23毫米（7/8英寸）
标准后台：
对于2至50兆欧电极，N = 1（10兆欧反馈电阻）。IX2-700包含两个Headstage。

电流倍数N	马克斯一世	RF（反馈电阻）	RMS噪声/带宽/模型单元电阻	电桥平衡范围（欧姆）	cp范围	输入电阻
10	10微安	1兆	25uV，10Khz，1M	10M	20pF	10演出
1（标准）	1微安	10兆	50uV，10KHz，10M	1亿	20pF	100Gig
0.1	100nA	100兆	50uV，1KHz，100M	1G	20pF	1000演出
0.01	10nA	1个演出	40uV，100Hz，1G	10G	20pF	10公斤
0.001	1nA	10演出	35uV，10Hz，10G	100克	20pF	100KGig

滤波器响应：将可选DC切换到1kHz，3kHz，5kHz，10kHz，30kHz和宽带
输入偏置电流：
1 x 10-12安培（可调至零）
脉冲上升时间：
通常在10兆欧的电阻（10至90％）中需要10微秒，在100兆欧的电阻中需要50微秒
电压增益：
X10和X100
输出阻抗：
所有输出500欧姆
失调电压：
+ 200mV
余额阅读：
0至100兆欧除以前置放大器缩放比例N（10圈数字刻度盘）
电极阻抗测试：
每兆欧方波1mV（N）
数字极化电流范围：
0至+ 100 nA（10转数字刻度盘），由前置倍增器N缩放
门控刺激电流：
+2伏至+20伏电平可打开编程的激励步长（0至+ 1000nA）
监控：
1999 mv仪表显示通道1和2的电压和电流以及通道1减去2的电压（自动设置小数点）
交叉电容控制（Cx）：
用于离子选择电极平衡
外部电流输入BNC：
前端乘法器可缩放20nA / V
尺寸：
89毫米（3.5英寸）高，483毫米（19英寸）宽，254毫米（10英寸）深。（3 1/2英寸乘19英寸机架）
功率：
115 / 230VAC 50/60赫兹
电极座：
用于玻璃的低噪声聚碳酸酯HB180，外径OD为1.0至1.8 mm（需单独订购）
细胞外记录：8024-15
细胞外探头（交流耦合，电压增益= 1000）（单独订购）
可选：7001
备用后台（指定N）
IX2-700需要使用两个移液器支架：请参见下文。

IX2-700	IX2-700-双通道细胞内前置放大器
乙	Bootstrap Headstage驱动程序（双速）
HB180	适用于1.0至1.8毫米玻璃的通用移液器支架
7001	备用后台程序（指定N = 0.001、0.01、0.1、1、10）
8024-15	细胞外探头（交流耦合，电压增益= 1000）
BUZ-1	通用蜂鸣盒（有关详细信息，请参阅BUZ-1数据表页面）
