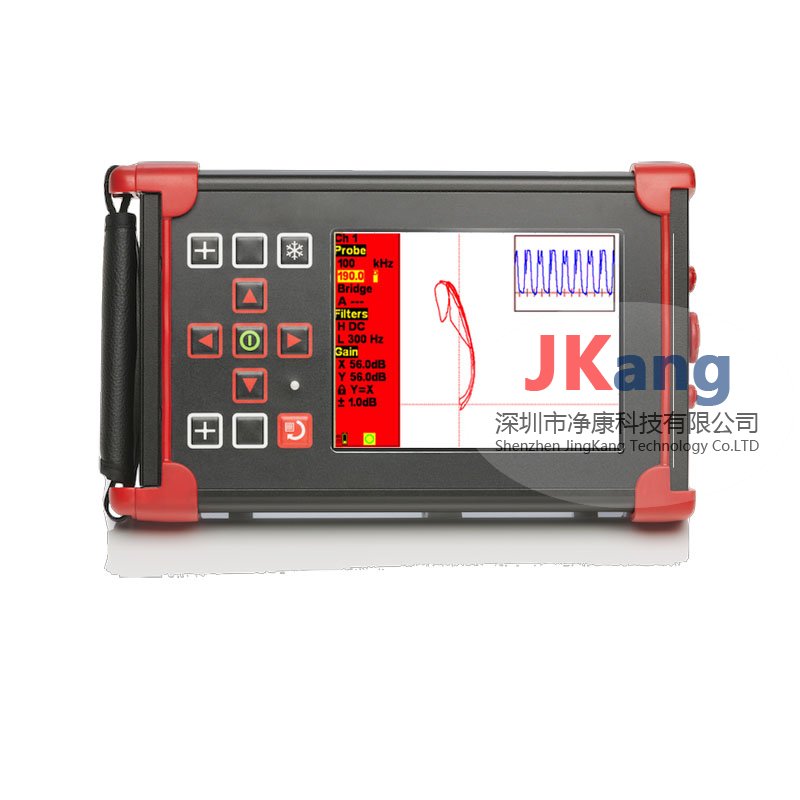

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2涡流（ECT）探伤仪,焊接检测仪
型号：WeldCheck 2 类别： 无损检测 品牌：英国Ether NDE pdf资料: 英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2涡流（ECT）探伤仪,焊接检测仪.pdf英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流（ECT）探伤仪,焊接检测仪优点：
- 大型，清晰的日光可读显示屏
- 易于使用
- 7小时电池寿命
- 行业标准探头连接器
- 涡流性能出色
- 日光可读屏幕
英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流（ECT）探伤仪,焊接检测仪参数：
| 焊接检查2 | 焊接检查+ | ||
| 探测 | 连接器 | 12路Lemo 2b（绝对，桥接和再感染）和Connection Lemo 00（用于单元件绝对探头） | 使用Lemo 12方式和Lemo 00可以同时进行探头操作 |
| 频率 | 单频 = 10Hz – 20MHz，量程可变分辨率 | 双频 = 10Hz-12.8MHz并在输出上混合-18至+ 18dB | |
| 获得 | 总体 | -18至+ 104dB，0.1、1和6dB步进（最大104dB）0dB或12dB 0dB，6dB和10dB（0dB参考1mW进入50 ohm）。+/- 100.0分贝 | |
| 输入增益 | 0dB或12dB | ||
| 驾驶 | 0dB，6dB和10dB（0dB参考1mW进入50欧姆） | ||
| 最高 X / Y比 | +/- 100.0分贝 | ||
| 相 | 范围 | 0.0-359.9°，0.1°步进 | |
| 自动相位 | 允许将相位角自动设置为预设角度 | ||
| 筛选器 | 普通高通 | 直流至2kHz或低通滤波器，以1 Hz为步进中的较低者。加上可变的自适应平衡漂移补偿0.01-0.5 Hz（6步） | |
| 普通低通 | 1Hz至2kHz或最低测试频率的四分之一，以1 Hz的步幅降低。 | ||
| 平衡 | 手册 | 14个内部平衡负载；2.2μH，5.0μH，6.0μH，6.5μH，7.0μH，7.5μH，8.2μH，12μH，15μH，18μH，22μH，30μH，47μH，82μH | |
| 自动 | 优化的平衡负载选择 | ||
| 警报器 | 箱体输出 | 完全可配置，冻结，色调或视觉效果。。 | |
| 部门 | 完全可配置，冻结，色调或视觉效果 | ||
| 输出量 | 开路集电极晶体管（最大10mA时为32v dc）可在12路Lemo上使用 | ||
| 显示 | 类型 | 5.7英寸（145毫米），18位颜色，日光下可读 | |
| 可视区域 | 115.2mm（水平）x 86.4mm（垂直） | ||
| 解析度 | 640 x 480像素 | ||
| 翻转 | 手动或自动更改屏幕方向以启用左手或右手使用 | ||
| 配色方案可配置 | 用户可配置的暗，亮和黑白 | ||
| 屏幕显示模式 |
全屏，单点，双点或双窗格，具有可变的大小和位置以及功能，例如MY，时基，瀑布和水表。 点，时基（0.1-20秒x 1-200扫描和最多55秒），带有峰值保持和％读数的瀑布和仪表 |
||
| 刻度 | 选择网格（4种尺寸，5％，10、15和20％FSH），极性（4种尺寸5、10、15和20％FSH）或不选择 | ||
| 抵消 | 点位置：Y = -50至+50，X = -65至+ 65％ | ||
| 数字点位置读数 | 以X，Y或R，θ显示 | ||
| 概要 | 旧版格式 | ||
| 可移动数据存储 | 设定 | 高达32GB的micro SD，可保存10,000多个设置 | |
| 存储的屏幕截图 | 高达32GB的micro SD，可容纳10,000多个屏幕截图 | ||
| 记录/重播 | 全面的记录重放和存储。实时记录跟踪数据并在仪器和台式PC上回放长达164秒 | ||
| 产出 | PC连接 | USB（全PC遥控器以及实时数据） | |
| 数字无电压报警 | 可在Lemo 12方式上使用，集电极开路晶体管（最大10mA时为36v dc） | ||
| 显卡 | 全15路VGA输出 | ||
| 语言能力 | 英文，法文，西班牙文，义大利文，葡萄牙文，俄文，日文，中文，土耳其文，捷克文，挪威文 | ||
| 验证等级 | 该系统包括根据ISO 15548-1：2013交付的2年有效期验证级别2详细的功能检查和校准 | ||
| 开机自检 | 系统在启动外部ram，sd ram，加速度计，Micro SD卡，LCD屏幕缓冲区时执行自检。 | ||
| 功率 | 外部 | 100-240 v 50-60Hz 30瓦 | |
| 电池 | 内部7.2V标称值@ 3100mAh = 22.32手表 | ||
| 运行时间 | 使用2MHz铅笔探头30％背光可长达8小时 | ||
| 充电时间 | 2.5小时 充电时间-可以同时充电和操作 | ||
| 物理 | 重量 | 1.2公斤，2.7磅 | |
| 尺寸（宽x高x深） | 237.5毫米x 144毫米x 52毫米/ 9.4英寸x 5.7英寸x 2.1英寸 | ||
| 材料 | 铝合金Mg Si 0.5粉末涂层 | ||
| 工作温度 | -20至+60°C最多可存储12个月-20至+35°C标称+20°C | ||
| 贮存温度 | 最多可存储12个月-20至+35°C标称+20°C | ||
| IP等级 | 54 | ||
| 电导率规格+版本 | ||
| 频率 | 仅60kHz标准的一种频率（可选择120、240和480kHz） | |
| 解析度 | 最多3个小数点 | |
| 自动分辨率模式AutoS =传统仪器，自动= SigmaCheck | ||
| 准确度 |
0.5％-10％IACS优于+/- 0.05％IACS 10％-25％IACS优于+/- 0.25％IACS 25％-60％IACS优于+/- 0.5％IACS 60％-110％IACS优于+/- 1％IACS提升校正为1.0mm无温度补偿所有错误（置信度为90％） |
|
WELDCHECK2标准套件-KIWEL003
|
|
仪器，WeldCheck 2，单频（20Hz-20MHz），手持便携式探伤仪，软件和USB手册 |
|
AWEL002
|
附件，WeldCheck，电源适配器和输入插头（英国，欧盟，美国和澳大利亚） |
|
AWEL003 |
|
|
|
附件，仪器软包 |
|
|
USB电缆，A至MIN B，1米 |
|
|
快速参考卡– WeldCheck |
WELDCHECK +标准套件-KIWEL002
|
|
仪器，WeldCheck +，双频（10Hz-12.8MHz），手持便携式探伤仪，软件和USB手册 |
|
AWEL002 |
附件，WeldCheck，电源适配器和输入插头（英国，欧盟，美国和澳大利亚） |
|
AWEL003 |
|
|
|
附件，仪器软包 |
|
|
USB电缆，A至MIN B，1米 |
|
40463 |
快速参考卡– WeldCheck
|
| ALL12-L04-015B | 配件，铅，Lemo 12路-Lemo 4路，1.5m（桥梁） |
| ALLCX-B02-015A | 配件，铅。Lemo 00至BNC，1.5m（绝对） |
WELDCHECK可选配件
|
AAER002 |
附件，硬质运输箱 |
|
AAER004 |
附件，防溅防护罩/绳索入口 |
|
AWEL006 |
附件，外部，8 x AA电池座和开/关开关 |
|
AWEL008 |
附件，车载电源适配器 |
|
ALL12-L04-015R |
附件，铅，Lemo 12向-Lemo 4向，1.5m（反射） |
|
ALL12-L04-015B |
配件，铅，Lemo 12路-Lemo 4路，1.5m（桥梁） |
|
ALLCX-M02-015A |
附件，铅，Lemo 00至Microdot，1.5m（绝对值） |
|
ALLCX-B02-015A |
配件，铅。Lemo 00至BNC，1.5m（绝对） |

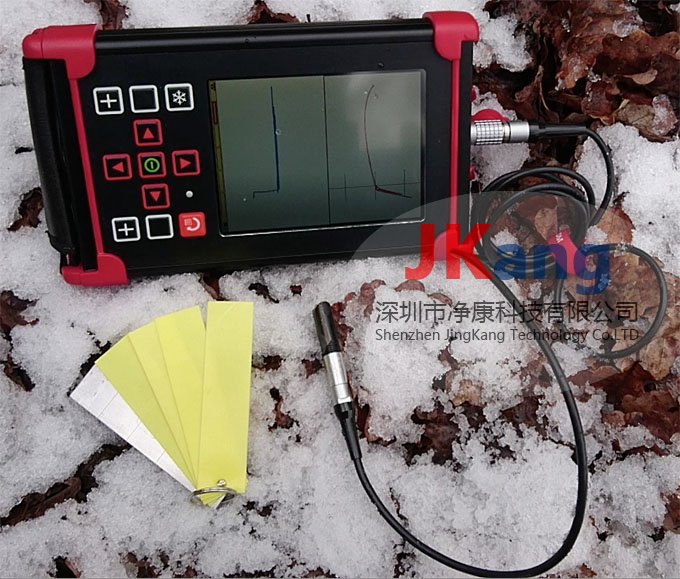

标准涡流焊接探头套件 -KAWEL001
我们的标准焊接检验包可用于我们的涡流探伤仪系列以及我们的竞争对手的探伤仪系列。我们的焊接探针在英国设计和制造，交货时间短，质量高。请点击链接以了解更多有关我们的
|
PWM100S000 |
探头，焊接，中，直径16.00，100kHz，直，断开 |
|
PUB100K |
非屏蔽，宽带（油漆），100k（35kHz-250kHz），BNC |
|
空中交通管制 |
附件，测试块，焊接探头，黑色（钢EN1A）+ x 4个0.5mm垫片，0.5、1.0、2.0mm插槽 |
|
ALL12-L04-015B |
配件，铅，Lemo 12路-Lemo 4路，1.5m（桥梁） |
|
ALLCX-B02-015A |
配件，铅。Lemo OO至BNC，1.5m（绝对） |
|
AW003 |
附件，蝴蝶PTFE胶带（每包30个） |
|
AC002 |
探针携带袋 |
