Fluke 500系列电池分析仪,Fluke 500电池分析检测仪

降低的测试复杂性、简化的工作流程和直观的用户界面将电池测试的易用性提升到一个新的水平。

• 用于对关键备用电池应用中使用的单个固定电池和电池组进行维护、故障排除和性能测试的理想测试工具
• 直观的用户界面、紧凑的设计和坚固的结构确保最佳性能、测试结果和可靠性
• 涵盖范围广泛的电池测试功能，从直流电压和电阻测试到使用自动串功能测试和测试探针集成红外温度测量系统的完整状态测试
• 设计用于测量所有类型的固定电池。

电压和电阻阈值

福禄克电池分析仪使您能够快速轻松地定义测量上限和下限或容差范围。在测试过程中，测量值会自动与预定义的阈值水平进行比较，在每次测量后产生通过、失败或警告指示。最多可存储 10 组阈值，阈值指示根据以下标准确定：

电压		反抗
> 电压降低	< 电压降低	< 参考	> 参考和参考 x (1+警告 %)	> 参考 x (1+失败)
经过	失败	经过	警告	失败

福禄克电池管理软件

Fluke 电池管理软件可让您轻松快速地将数据从电池分析仪导入 PC。测量数据和电池配置文件信息通过管理软件存储和存档，可用于比较结果、在电导和电阻读数之间切换结果以及执行趋势分析。所有测量数据、电池配置文件和分析信息均可用于轻松生成报告。

• 快速查看保存的读数
• 档案管理
• 具有最终用户定义阈值的电池组直方图
• 电池历史趋势数据
• 多轮放电电压
• 快速报告生成
• 升级 Fluke Battery Analyzer 固件
• 在电导和电阻读数之间切换测量结果

福禄克电池分析移动应用程序

BT521 为数据下载和远程显示提供无线通信，同时通过专用的 Fluke Battery Analyzer 移动应用程序进行测量（注意：Fluke BT521 当前不兼容 Fluke Connect）。使用 Fluke Battery Analyze 移动应用程序，您可以：

• 浏览个人资料
• 查看序列测试数据
• 电子邮件序列测试数据

Fluke BT510 主要特点：

• 电池电压——在内阻测试期间，福禄克电池分析仪还会测量被测电池的电压
• 放电电压——放电模式在放电或负载测试期间以用户定义的时间间隔多次收集每个电池的电压。用户可以计算电池下降到截止电压所需的时间，并利用这个时间来确定电池的容量损失
• 纹波电压测试– 测量直流充电和逆变器电路中整流电压的多余残余交流分量。允许用户测试直流充电电路中的交流元件并找出电池劣化的根本原因之一
• 仪表和序列模式——仪表模式用于快速测试或故障排除。在此模式下，您可以按测量或时间顺序保存和读取读数。顺序模式适用于具有多个电源系统和电池组的维护任务。在任务开始之前，用户可以为任务配置一个配置文件，用于数据管理和报告生成
• 阈值和警告——用户最多可以配置 10 组阈值，并在每次测量后收到通过/警告/失败指示
• 电池间带电阻测试和数据管理– 测量电池串中电池间电池间连接的电阻。
• AutoHold – 当 AutoHold 开启时，读数在保持稳定 1 秒时被捕获。然后在新的测量开始时释放读数
• AutoSave – 当 AutoSave 打开时，在捕获 AutoHold 读数后测量值会自动保存到内部存储器中
• Fluke 电池管理软件– 轻松地将数据从产品导入到 PC。测量数据和电池配置文件信息通过管理软件存储和存档，可用于比较和趋势分析。所有测量数据、电池配置文件和分析信息均可用于轻松生成报告
• 全面记录——所有测量值在测试过程中自动捕获，并可在下载前在仪器上查看以进行移动分析
• 优化的用户界面– 快速、引导式设置确保您每次都捕获正确的数据
• 电池寿命– 7.4 V 3000 mAh 锂离子电池可连续工作八小时以上。
• USB 端口——用于将数据快速下载到提供的数据分析和报告管理应用软件。
• 业内最高安全等级– CAT III 600 V、1000 V dc 最大值。额定用于电池供电设备周围的安全测量。

Fluke BT520 主要特点：（设计用于测量机柜中和难以触及的地方的电池）

• 以上所有加

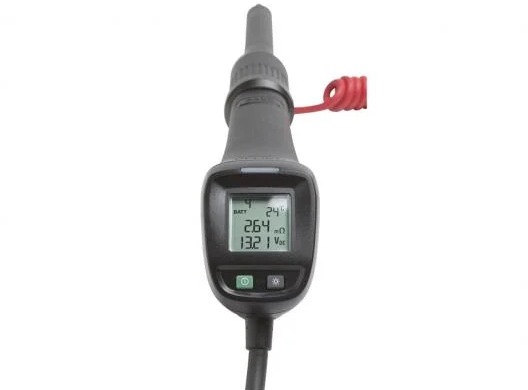

• BTL20 智能测试探头组，带有长短探头扩展器和内置 LCD 显示屏和扬声器，用于视觉和音频反馈
• BTL20ANG 智能测试探针组，带长短角度探针延长器（无温度传感器）
• 大软手提箱

Fluke BT521 主要特点：（专为需要集成温度测量的用户设计）

• 以上所有*加上
• BTL21 智能测试探头，带长短扩展器，内置 LCD 显示屏和扬声器，用于视觉和音频反馈，集成红外温度传感器，用于在每次测试时对电池负极进行温度测量
• BTL20ANG 智能测试探针组，带长短角度探针延长器（无温度传感器）
• 无线功能适用于 Fluke Battery Analyze 移动应用程序 (Fluke BA Mobile)*
  • 查看来自电池分析仪的配置文件和相关测试结果
  • 通过电子邮件以 (.csv) 数据格式发送配置文件和测试结果

* BTL20 不包含在 Fluke BT-521 中
* 当前与 Fluke Connect® 应用程序不兼容



范围	解析度	准确性	BT510	BT520	BT520ANG	BT521	BT521ANG
电池电阻/背带电阻1	3毫欧	0.001 毫欧	1% + 8	●	●		●
			1% +68			●		●
	30毫欧	0.01 毫欧	0.8% + 6	●	●		●
			0.8%+12			●		●
	300毫欧	0.1 毫欧	0.8% + 6	●	●	●	●	●
	3000 毫欧	1毫欧	0.8% + 6	●	●	●	●	●
直流电压	6伏	0.001 伏	0.09% + 5	●	●	●	●	●
	60伏	0.01 伏	0.09% + 5	●	●	●	●	●
	600伏	0.1 伏	0.09% + 5	●	●	●	●	●
	1000伏	1伏	0.09% + 5				●	●
VAC（45 Hz 至 500 Hz，带 800 Hz 滤波器）	600伏	0.1 伏	2% + 10	●	●	●	●	●
频率（以 VAC 和 AAC 显示）2	500赫兹	0.1赫兹	0.5% + 8	●	●	●	●	●
交流电压纹波（最大 20 KHz）	600毫伏	0.1 毫伏	3% + 20	●	●	●	●	●
	6000毫伏	1毫伏	3% + 10	●	●	●	●	●
ADC/AAC（带附件 Fluke i410）	400A	1 安	3.5% + 2				●	●
温度	0°C 至 60°C	1°C	2°C (4°F)				●	●
仪表模式	每个测量位置 999 条记录，带时间戳
序列模式	最多 100 个配置文件和 100 个配置文件模板（每个配置文件最多可存储 450 块电池）带时间戳
1. 测量基于交流注入法。注入的源信号 < 100 mA，1 kHz。 2. 触发电平 VAC：10 mV，AAC：10 A
测量模式	BT510			BT520			BT521
电阻 (mΩ)	●			●			●
电池电压	●			●			●
电压直流	●			●			●
电压交流和频率 (Hz)	●			●			●
纹波电压	●			●			●
电池负极极柱温度（使用BTL21直探头）							●
直流和交流电流（和频率）							●
数字万用表模式	●			●			●
序列模式	●			●			●
放电测量模式	●			●			●
自动测量保存	●			●			●
无线通信							●
内存视图	●			●			●
一般规格 - 电池分析仪
尺寸（高 x 宽 x 深）	22 x 10.3 x 5.8 厘米（9 x 4 x 2 英寸）
重量	850 克（1.9 磅）
屏幕尺寸	7.7 x 5.6 厘米（3 x 2.2 英寸）
界面	USB迷你
保修单	3年
一般规格 - BTL20ANG 角度测量探头
长角度探头（全长）	242.2 厘米（95.38 英寸）
短角探头（全长）	216.8 厘米（85.38 英寸）
总跨度（线圈松弛）	10.1 厘米（4 英寸）
总最大跨度（线圈扩展）	109.2 厘米（43 英寸）
BTL20ANG 探头尖端角度	与水平方向成 20 度
环境规格
工作温度	0°C 至 40°C
储存温度	-20°C 至 50°C
锂离子电池充电温度	0°C 至 40°C
工作湿度	非冷凝 (10°C)
	≤ 80% RH（10°C 至 30°C）
	≤ 75% RH（30°C 至 40°C）
工作海拔	海平面到2000米
储存高度	海平面到 12,000 米
防护等级	IP40
收音机	FCC A 类
振动要求	MIL-PRF-28800F：2 级
跌落测试要求	1米
温度系数	高于 28°C 或低于 18°C，每摄氏度增加 0.1 x 指定精度
安全合规	600 V CAT III
电磁兼容	IEC 61326
ROHS	中国、欧洲
防护等级 2	污染等级 II
电池合规性	UN38.3
	UL2054
	IEC62133
	2 G，符合 IEC68-2-26、25 G 和 29
