EIM 105-10Hz 预检电极阻抗计,GD EIM-105阻抗计
型号：EIM 105-10Hz 类别： 质控仪器 品牌：美国GD pdf资料: EIM 105-10Hz 预检电极阻抗计,GD EIM-105阻抗计.pdf
采购热线：0755-28917660 15813841944
在线咨询产品
EIM 105-10Hz 预检电极阻抗计,GD EIM-105阻抗计

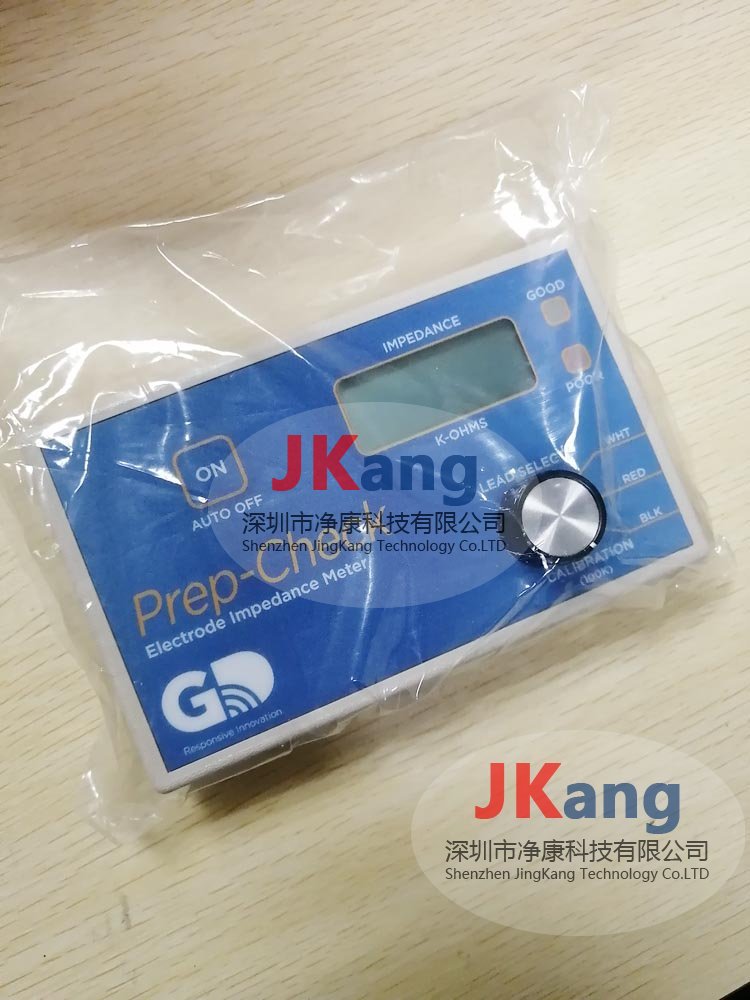

EIM-105-10Hz 是一种手持式电池供电设备，用于测量应用于患者的生物电位电极的电阻抗。阻抗读数是在没有直流极化电流的情况下在 10 Hz 下测量的，并显示在一个大型液晶显示器，带有颜色编码“GOOD”和“POOR”灯
PREP-CHECK 用于测试电极接触阻抗，如下所示：
使用推荐的程序准备电极位置。将导线连接到电极上。使用推荐的程序将电极应用到准备好的位置。将导线置于 PREP-CHECK 的相应插孔中。
测量阻抗。
测量阻抗。
- 绿色“GOOD”指示灯表示接触良好。数字读数应读数小于 5,000 (5K) 欧姆 (05.0)。
接触阻抗不良表示为
- 红色“POOR”灯（阻抗大于 15,000 (15K) 欧姆 (15.0)。
可能需要更换指示不良的电极或重新准备现场。通过以适度的力拉伸导线来检查导线。一种有缺陷的导线会导致红色“POOR”灯短暂闪烁或保持亮起不断。可以通过在电极上移动它们来测试引线卡扣。一个糟糕的快照将导致红色“POOR”灯短暂闪烁或持续亮起。
EIM 105-10Hz 预检电极阻抗计,GD EIM-105阻抗计技术规格
测量范围： ..................... 100 至 199,900 欧姆
精度：................................................ +/- 3% 读数，+/-300 欧姆
测试电流：................................................ 9.0 uA(RMS), +/-10%, @ 10Hz, +/-10 %
直流电：...................... 0.0 uA DC
显示：.................................. 3 1/2 位 LCD 读数
GOOD LED（出厂设置为 Z<5K）
LED 不良（出厂设置为 Z>15K）
自检：.................................. 内部 100K ohm 1% 电阻
# 电极测试：.................. 3 个（每个相对于其他两个测量）
电极选择：................................. 4 位置超前选择开关
电极连接：…………三个安全 DIN（0.060” 带罩销）
用户可用的调整：...零、校准、良好和不良水平
电源：...................................... 9 伏碱性电池，MN1604 型
工作电流：...................... 21 mA
电池测试：………………LCD 上的连续、LO-BATT 指示

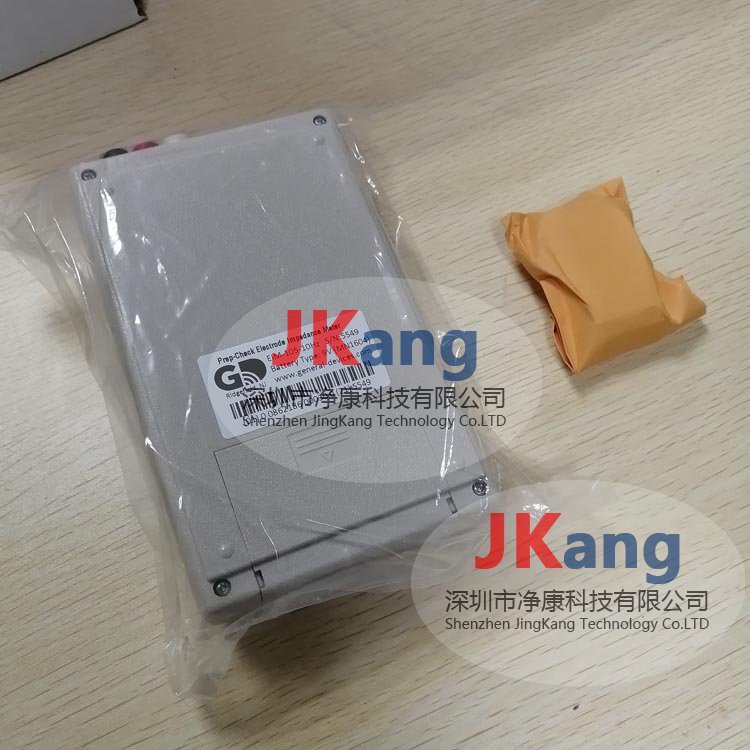

电池存取：................................. 滑盖
机柜：...................................... ABS 塑料，3.6” x 6” x 1.9”
“POOR”灯。
通过引线选择器开关，在选定的电极和另外两个电极。其他两个电极自动并列组合放置。此功能简化了不良品的识别电极、电极部位或引线。
一个标准的 9 伏电池为仪表供电。自动关闭可延长电池寿命
功能，消除了在不使用时不小心将仪器打开的可能性
正在使用。该仪表还包括一个内置的 100K 精密测试阻抗，它是用于验证仪器的操作和准确性。
控制和指标
“ON”按钮
ON 按钮打开 Prep-Check。 Prep-Check 会自动转动,大约一分半 (1.5) 分钟后关闭。
“GOOD”光
绿色 GOOD 灯在阻抗低于 5,000 欧姆时闪烁，表示可接受的电极阻抗。
当阻抗降低（改善）时，GOOD 灯会更亮。
“POOR”的灯光
红色 POOR 灯在阻抗高于 15,000 欧姆时闪烁，表示较差电极接触或有缺陷的电线或患者电缆。随着阻抗增加（变差），红色 POOR 灯闪烁得更亮。如果导线或电极被切断，红色 POOR 灯会短暂闪烁。间歇性故障。引线/患者电缆插孔

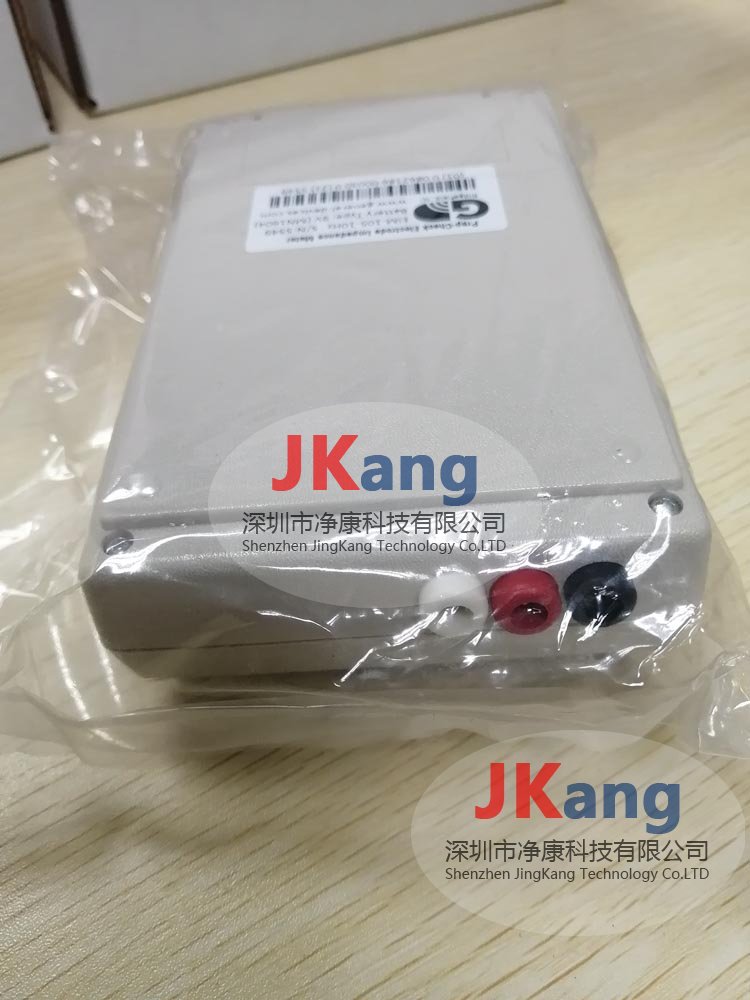

三个颜色编码的安全 DIN（屏蔽 0.060”）插孔标有“+”、“C”和“-”” 接受标准安全 DIN 引线连接器。“引线选择器”开关,四位LEAD SELECTOR开关用于选择被测导线并检查仪器的功能和准确性。
开关选择最多三个电极中的一个进行检查。他们俩其余电极连接在一起（并联）以形成“返回路径”。两个电极并联组合的阻抗总是小于任一电极。
主选择器开关如何工作的示例如下：
当导线选择开关指向“+”位置时，仪表处于评估“+”电极阻抗。测得的阻抗代表“+”电极与“C”和“-”的并联组合的总和电极（“C”和“_”连接在一起）。如果“+”电极阻抗为 2K 欧姆，“C”电极的阻抗为 3K 欧姆，和“-”电极阻抗为 150K 欧姆（坏电极），仪表“+”和“C”位置的读数（大约）为 5K 欧姆。然而，当开关移到“-”位置时，读数将是150K 欧姆。

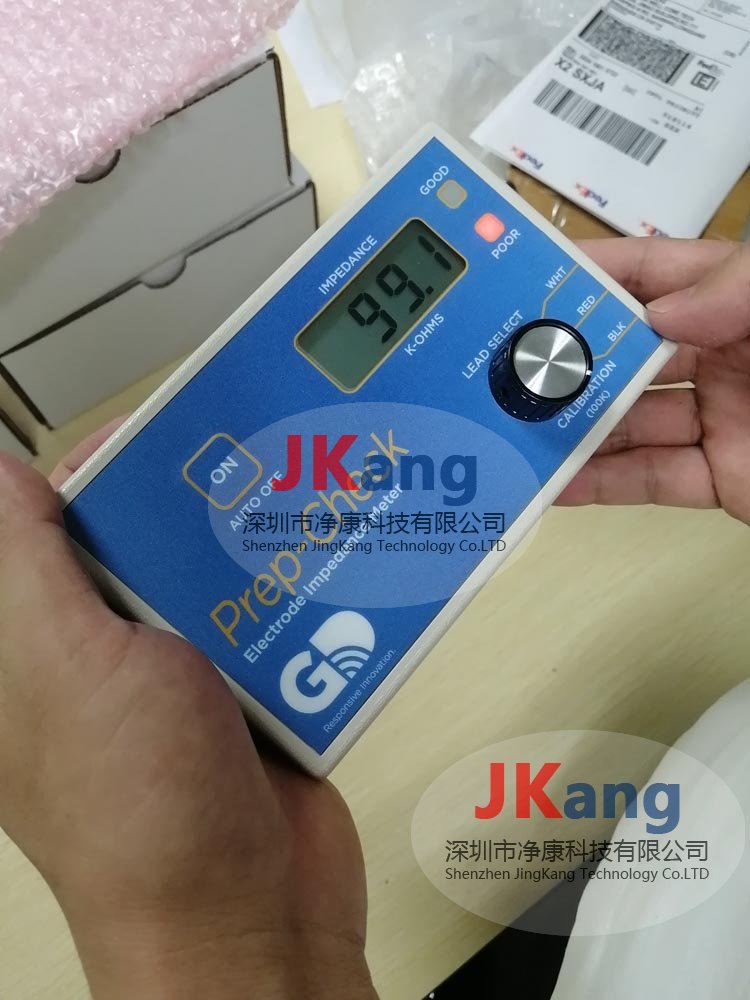

“T”（测试）位置引入了 100,000 欧姆的阻抗。在测试中模式，数字显示读数必须介于 97.0 和 103.0 之间，红色“POOR”灯必须亮。数字显示读数必须介于 97.0 和 103.0 之间。接触阻抗数字显示接触阻抗显示以千为单位指示接触阻抗欧姆 (K 欧姆)。例如，读数“50.0”表示 50,000 (50 K)欧姆。最高读数为“199.9”（199,900 欧姆）。阻抗高于 199,900(199.9K) 欧姆读数为“1。 ”。“BAT”图例出现在显示屏的左下角，当Prep-Check 的电池需要更换。
