Type38高分辨测试卡，Type 81高分辨测试卡，二度星卡，X射线检测用线对卡

德国 QUART 公司高分辨测试卡（X 射线检测用线对卡）

德国QUART公司高分辨测试卡（X射线检测用线对卡）、二度星卡（2度星卡，焦斑卡）是医院、疾控中心、第三方检测单位用来检测 X射线机等透视成像设备的X射线的分辨率的装置。
德国QUART公司高分辨测试卡（X射线检测用线对卡）、二度星卡（2度星卡，焦斑卡）使用方便，操作简单是理想的检测工具。但是由于对射线的分辨率检测要求越来越高，所以对线对卡的分辨率要求也越来越高。目前国内尚无成熟的线对卡满足市场的需求。市场上使用的符合检测要求的线对卡大多是国外进口的产品。

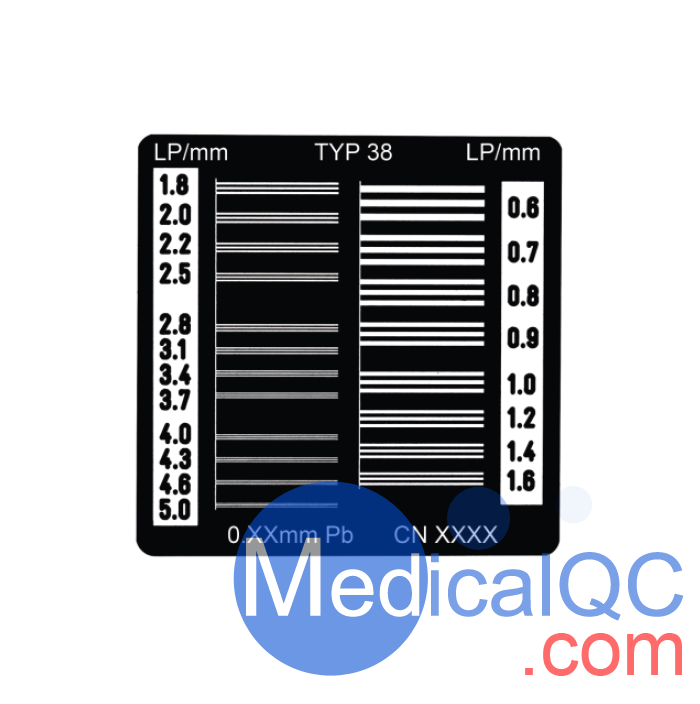

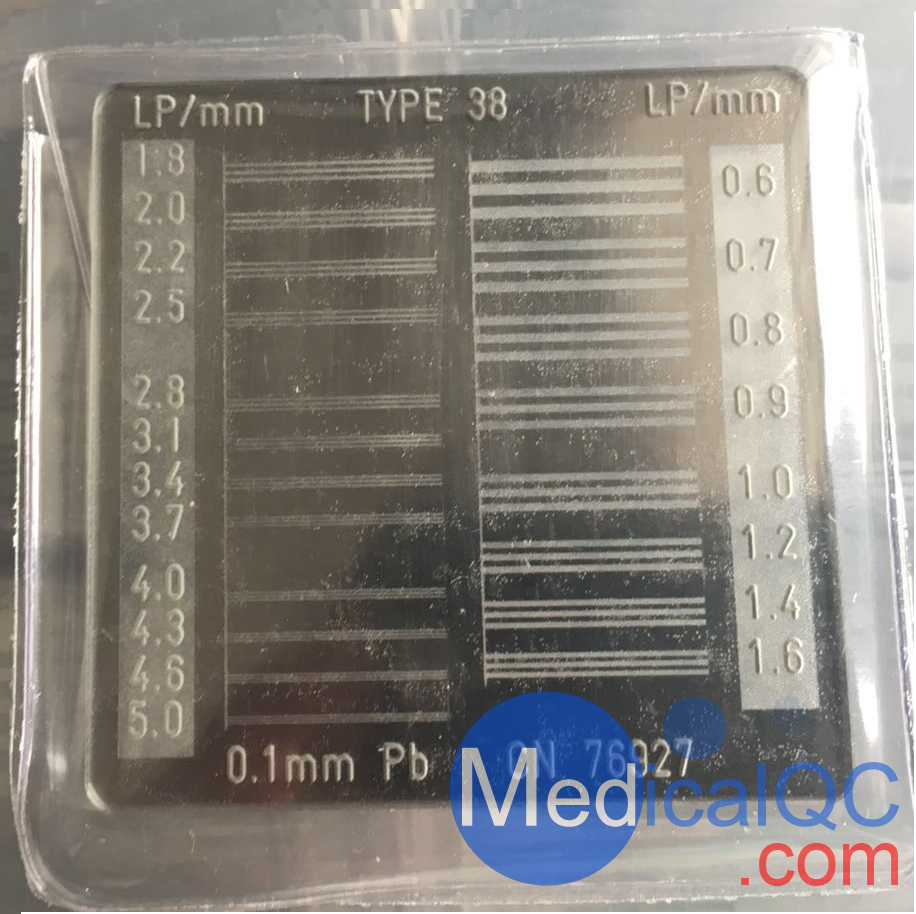

常规产品一：型号：Type38高分辨测试卡，X射线检测用线对卡
分辨率要求：0.6到5.0 单位：lp/mm
产品尺寸：50 x 50 单位：mm





常规产品二： 型号：Type 81高分辨测试卡，X射线检测用线对卡 分辨率要求：0.6到10.0  单位：lp/mm
产品尺寸：65 x 55 单位：mm
各种规格高分辨测试卡，X射线检测用线对卡参数：
Type 1: 1.0 ... 4.86 LP/mm / 16 groups
Type 1-83: 0.5 ... 5.0 LP/mm / 16 groups
Type 2: 0.25 … 3.33 LP/mm / 16 groups
Type 4A: 0.5 ... 8.0 LP/mm / 2x 9 groups
Type 4B: 0.5 ... 5.5 LP/mm / 2x 13 groups
Type 4C: 1.4 ... 8.0 LP/mm / 2x 16 groups
Type 6-2,8: 2,8 ... 5,0 LP/mm / 2x 6 groups
Type 17: 0.177 ... 3.33 LP/mm / 18 groups
Type 18: 0.5 ... 5.0 LP/mm / 21 groups
Type 10: 0.25 … 2.0 LP/mm / 6 groups
Type 38: 0.6 ... 5.0 LP/mm / 20 groups
Type 81: 0.6 … 10.0 LP/mm / 26 groups ,0.05mmPb
Type 21: 2.0 ... 10.0 LP/mm / 16 groups
Type 22: 3.54 … 4.86 LP/mm / 2x 4 groups
Type 22A: 4.0 ... 7.14 LP/mm / 2x 4 groups
Type 22B: 3.93 … 5.5 LP/mm / 2x 4 groups
Type 16: 0.5 ... 4.0 LP/mm / 7 groups
Type 52: 0.05 + 0.1 + 0.25...3.4 + 3.7 LP/mm / 19 groups
Type 53: 0.25 + 0.5...10.0...6.0 LP/mm / 23 groups
Type 54: 0.5 + 0.1 + 0.25...3.55...2.8 LP/mm / 28 groups
Type 56: 0.5 + 0.1 + 0.25...3.55...2.8 LP/mm / 48 groups
Type 68: 1.4 ... 8.4 LP/mm / 2x 10 groups
Type 80: 2.0 ... 6.0 LP/mm / 2x 12 groups Type 84: 0.6 ... 5.0 LP/mm / 2x 16 groups
Type 15: 0.315 ... 1.25 LP/mm / 2x 7 groups
Type 41: 0.6 ... 3.4 LP/mm / 2x 15 groups
Type 42: 2.0 ... 6.0 LP/mm / 2x 14 groups
Type 43: 3.4 ... 10.0 LP/mm / 2x 15 groups
Type 46: 0.8 ... 9.5 LP/mm / 2x 15 groups





德国 QUART 公司 2 度星卡二度星卡



分辨率：2度
产品形状：圆形
尺寸：直径55mm
用于测量0.1mm至0.3mm的焦点
扇形区：4个15°的铅箔扇形区，扇形区内每条铅线之间的夹角为0.5°
扇形区（07-550）：为了判读图像更容易，模板上设有4个45°的铅箔网扇形区。 扇形区（07-551）：4个15°的铅箔网扇形区，扇形区内铅线之间的夹角为0.25° 厚度：铅箔厚度0.03mm
