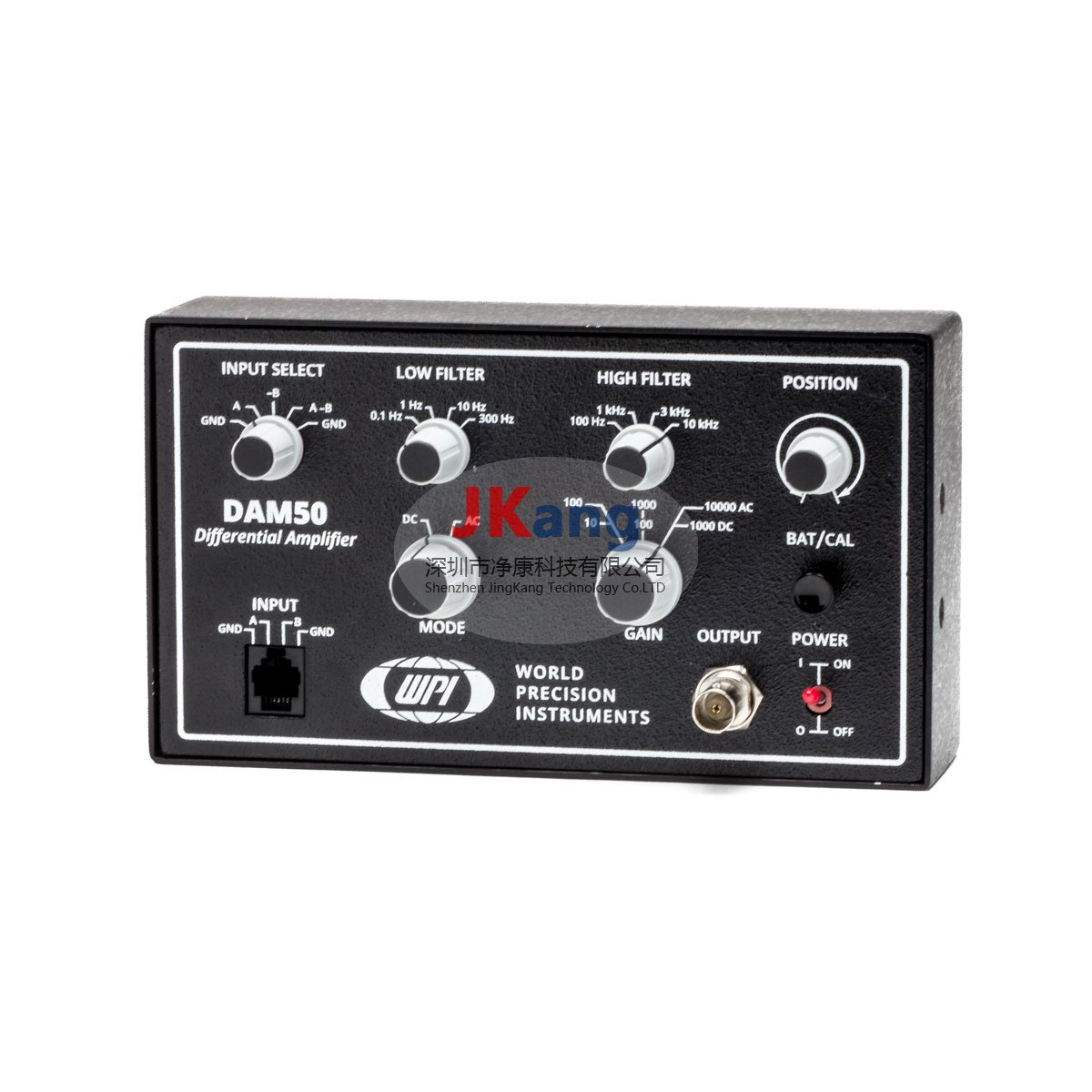

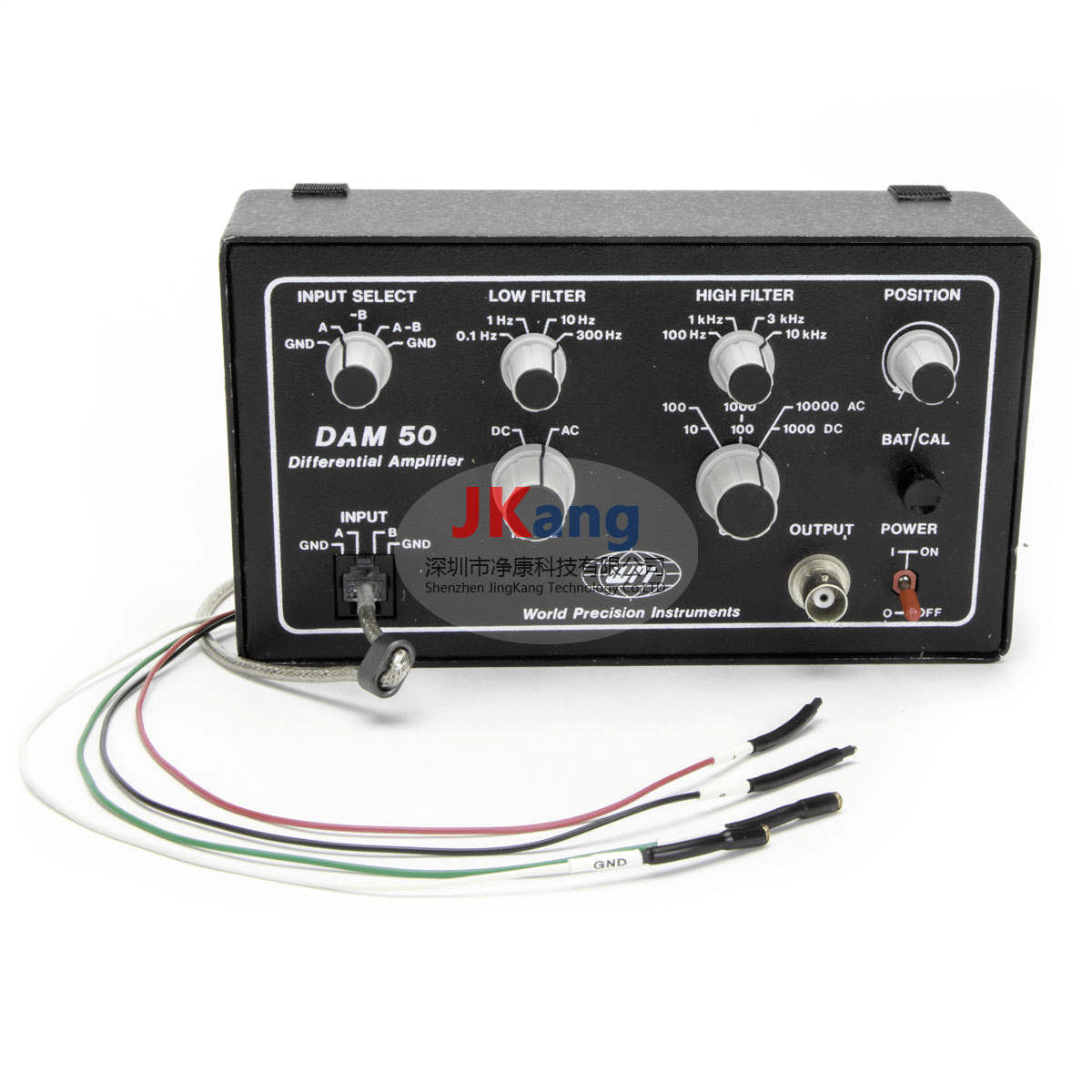

WPI DAM50细胞外放大器，WPI DAM50直流细胞放大器

WPI DAM50细胞外放大器，WPI DAM50直流细胞放大器是低噪声电池供电的放大器



电池供电，消除线路噪声

高通和低通滤波

单端或差分操作

DC / AC放大

可变输出定位

由高质量组件构成，以确保最小的固有（散粒）噪声

随身携带

可机架安装

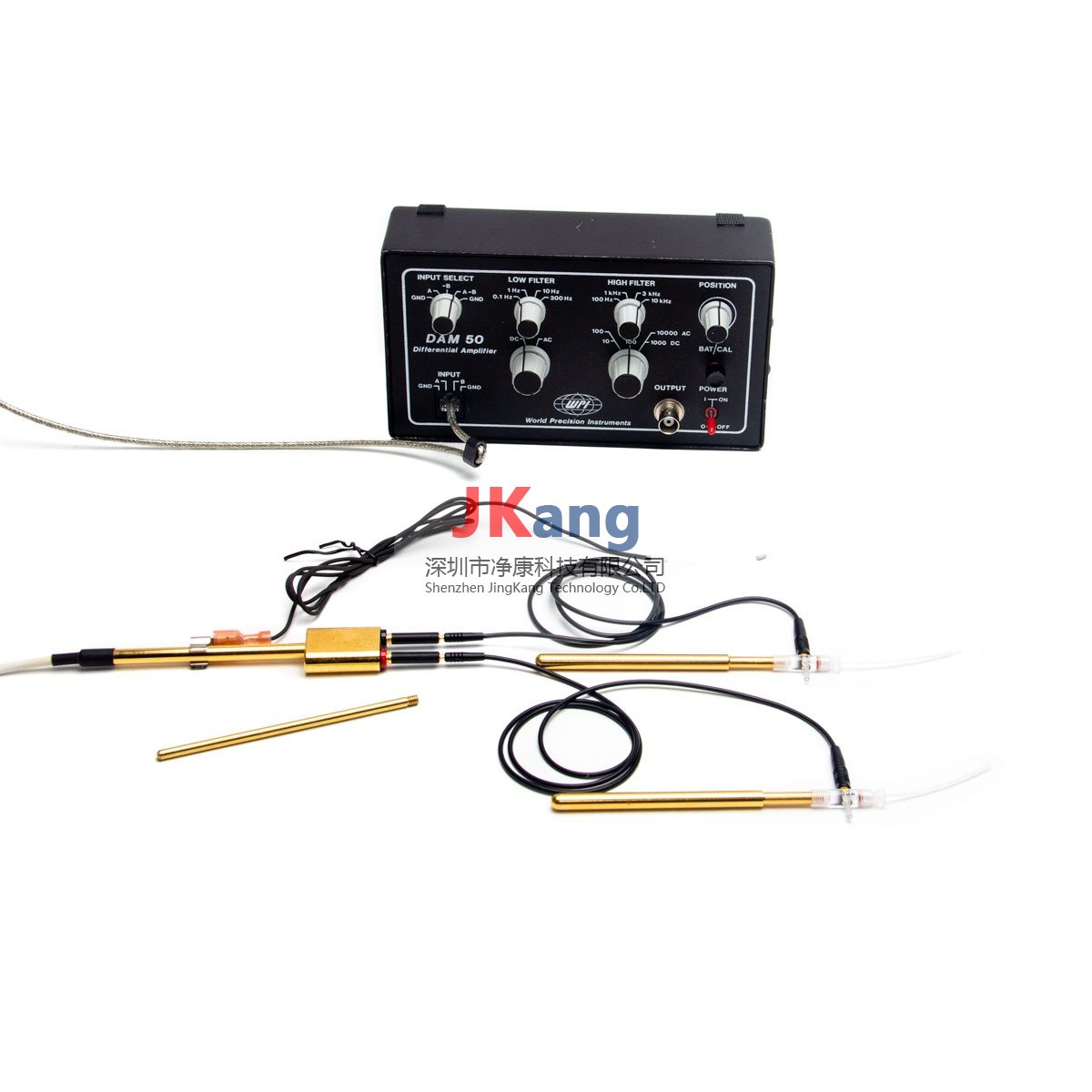

DAM50软件包现在包括300647屏蔽金属电极电缆和一根屏蔽模块化电缆。





内部噪音极低

超静音直流电源-无需交流电

本质上对接地回路的敏感性低

占地面积小

高性价比

静电放电保护！

应用领域



放大金属电极的生物电势

脑片场刺激

EAG（脑电图）

ERG（视网膜电图）








WPI DAM50细胞外放大器，WPI DAM50直流细胞放大器是最早用于细胞外信号记录的设备，每一个设备都配备可选的高通和低通滤波器，并由9伏特电池操作，既可以AC也可以DC耦合记录信号，DC耦合记录的优势是输出绝对的电压水平，最常用于细胞内信号和传感器信号等的记录。而AC耦合的记录由于DC基线被高通滤波消除，因此主要用于神经元细胞快速变化的动作电位信号记录，同时也可以用于ECG、EEG、EMG和EOG的记录。 DAM50细胞外信号放大器可以作为独立的单元，放置于任何桌面进行操作，也可以通过可选的固定仪器配件将其固定在某个仪器区域使用。

WPI的DAM系列放大器是细胞外电位放大的行业标准。这些电池供电的生物放大器具有紧凑的底盘轮廓，可让您将设备放置在距离制备更近的位置，从而最大程度地减少了导致噪声的长引线。每个放大器都配备了可选的高低滤波器，以及一个位置控制以抵消在录制过程中可能产生的电势。

DAM系列放大器可以在任何桌面上用作独立单元，也可以使用可选的夹具安装硬件将它们方便地放置在工作区域内。或者，可以使用机架安装套件（3484）将一对放大器安装到标准设备机架中。提供各种挂钩配件来配置您的应用程序。



通过差分放大降低噪声

差分放大在生物电记录中非常重要，以减少电源线感应带来的噪声干扰的影响。设计良好的差分放大器将大大降低电源线（电源）的噪声。最重要的是，制剂应通过电极与良好的接地以及DAM50本身的接地线连接。这应具有大大降低静电感应电势的作用。除了准备地面外，还必须通过施加到记录部位的适当电极进行两个差分输入连接，以便最佳地记录生物电势差。



WPI DAM50细胞外放大器，WPI DAM50直流细胞放大器仪器应用

● 用于小动物包括大鼠、小鼠和豚鼠等脑电 图信号记录；

● 用于小动物包括大鼠、小鼠和豚鼠等心电 图信号记录；

● 用于动物在体和离体神经、肌肉等动作电 位的记录；

● 用于小动物包括果蝇等视网膜电图的记录；

● 用于小动物包括大鼠、小鼠和豚鼠等在体 或离体肌肉电生理信号的记录；

● 用于小动物包括大鼠、小鼠和豚鼠等肠电 图信号记录。

WPI DAM50细胞外放大器，WPI DAM50直流细胞放大器技术参数：

输入阻抗	10 12  Ω，共模和差
输入漏电流	50 pA（典型值）
最高 直流差分信号	±2.5 V（DAM 50）
获得	AC：100x，1000x，10000x，DC：10x，100x，1000x（DAM50）
共模抑制比	100dB @ 50/60赫兹
输入电容	20 pF
交流模式噪声	0.4μVRMS（2uV pp）0.1-100赫兹
交流模式噪声	2.6μVRMS（10uV pp）1赫兹-10 kH
直流模式噪声（DAM50）	（DAM50）7.5uV RMS（30uV pp）3-10 kHz
带宽过滤器设置：AC模式	低频0.1、1、10、300 Hz
带宽过滤器设置：DC模式（DAM50）	高频，0.1、1、3、10 kHz
输出连接器	BNC
输出电压摆幅	±8 V
输出阻抗	470欧
电池测试	可听音
校准器信号	10 Hz方波
位置	约250 mV
外部命令	输入电压±10 V命令
交流或直流电流波形	最大±50μA 幅度@ 200KΩ
电池	2 x 9 V碱性（含）
尺寸：DAM50	8 x 4 x 1.75英寸（20.3 x 10.2 x 4.4厘米）
装运重量	3.5磅（1.6千克）
