WPI Electro705细胞内放大器，Electro705直流细胞内放大器

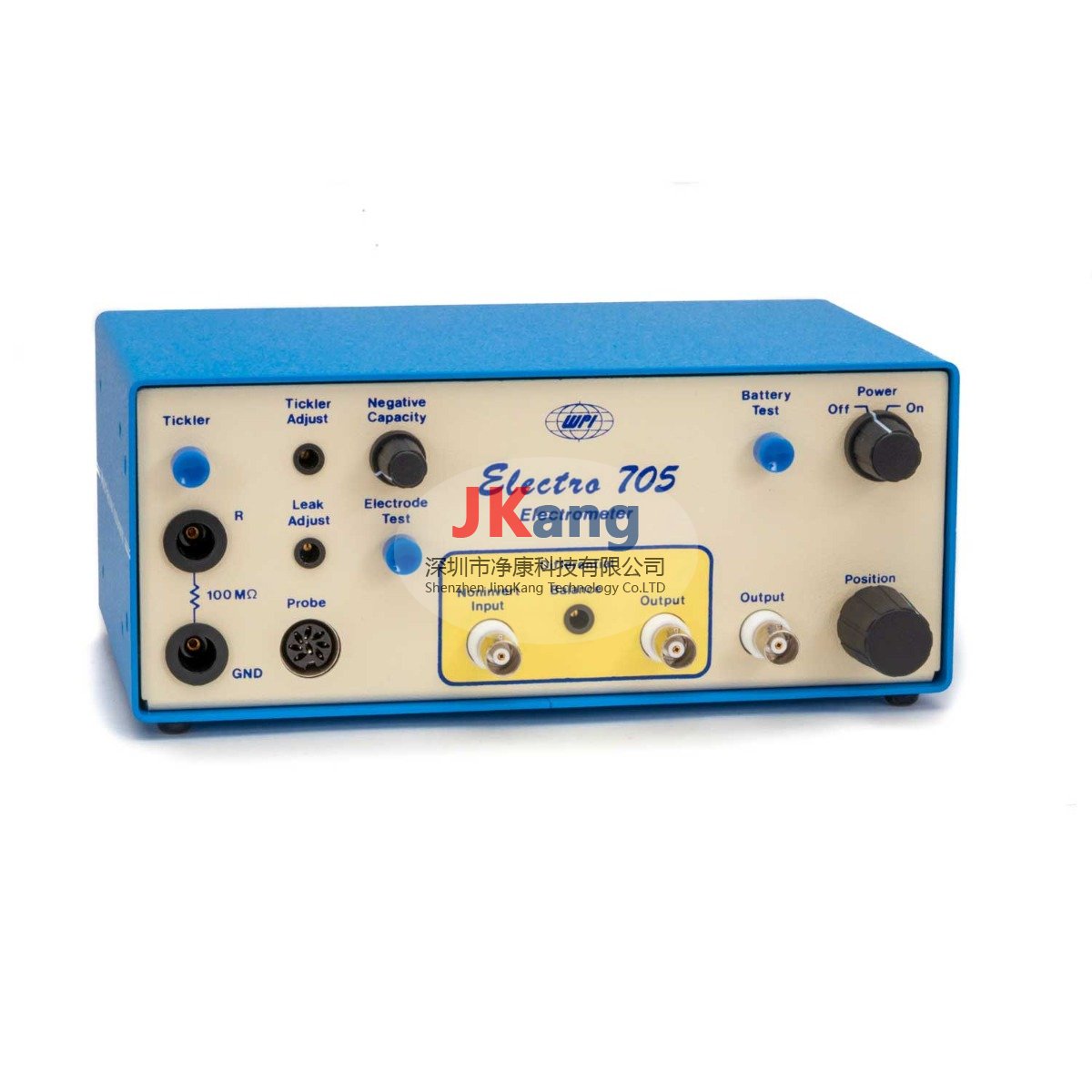

WPI Electro705细胞内放大器，Electro705直流细胞内放大器是一款电池供电、低噪音、宽带电子前置放大器，设计用于细胞内电压的测量。两个705可以连接在一起形成一个高阻抗的差分电子放大器。每一个仪器包括一个小型镀金有源探头，使用仪器自带的微电极固定架将微电极固定在探头上进行信号的记录和测量。



高品质的细胞内放大器，非常适合学生

从动防护罩

测试口

接地口

随身携带

远程后台



远程后台

这种紧凑的探头易于安装在任何操纵器中，包含放大的第一阶段，包括一个微电极支架，可直接插入探头输入端。



电池电量

四节9V碱性电池（随附）为Electro 705供电约500小时，从而提供干净，低噪声的电源，从而使Electro 705成为最安静的放大器。按下按钮即可轻松测试电池。



电容补偿

校正由于电极容量的存在而导致的上升时间的损失。最高可分流50 pF的电极分流电容。



从动防护罩

通过将驱动的防护罩（随附）放在探头输入端的微电极支架上，可以进一步减小杂散电容。



测试功能

Tickler电路提供瞬时振荡，有助于实现细胞渗透。所述Electo 705提供了一个1个nA的电极测试电流。监测电极电阻在1X输出处的电压（1 mV / M）。探头测试端口可方便地测试放大器的固有噪声和增益，而无需繁琐的外部测试连接。头级泄漏电流也可以用最小的力来调节。基线位置控制可为前置输出增加或减去高达300 mV的电压，从而允许在记录之前将伪像电压（例如液体结电势）清零。



差分输出

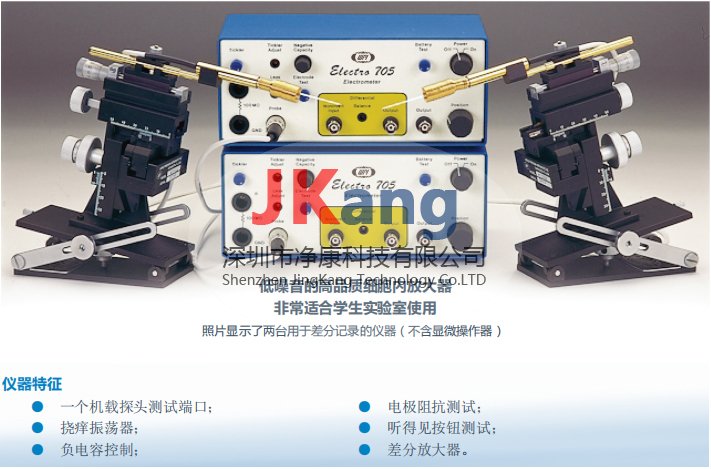

可以串联连接两个Electro 705单元，以创建可选的差分放大器探头系统。





WPI Electro705细胞内放大器，Electro705直流细胞内放大器仪器应用

● 用于心肌细胞动作电位发生过程中离子变化的信号记录；

● 用于骨骼肌细胞动作电位发生过程中离子浓度变化的记录；

● 用于在心肌浦肯野氏纤维上动作电位传播速度的记录；

● 用于在脑片上记录神经信号的传播速度及方向；

● 用于记录耳蜗毛细胞电位变化与听觉机制的研究；

● 用于植物根部、叶片或花卉电位变化及各种应激包括氧应激、温度应激和盐应激等对植物电生理信号的影响。

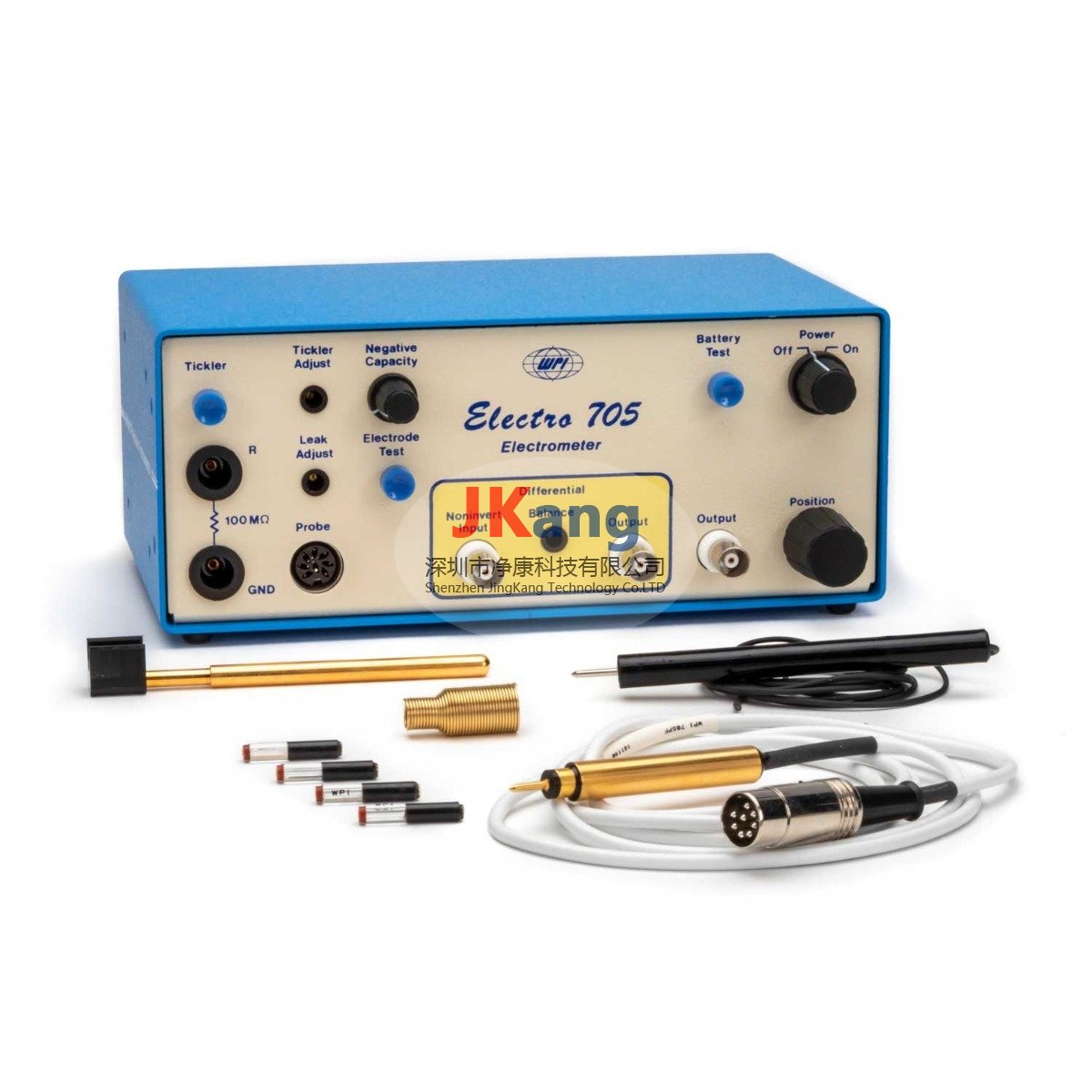

SYS-705 Electro 705静电计自带探测器、运行防护以及MEH1SF微 电极支架，可用外径为1.0mm、1.2mm 、 1.5mm 和2.0mm的玻璃微电极

可选附件

M3301L 显微操作器（分左右手）

M-3 80°倾斜底座

RC1T 参考电极(Ag/AgCl)

2541 705PF探测器的运行防护

MEH1SF 微电极支架

705PF 替代探测器(可校准)*

*换新探测器时必须将仪器送回WPI公司进行免费的校准。

WPI Electro705细胞内放大器，Electro705直流细胞内放大器技术参数：

输入阻抗	1012    Ω, 1 pF分流
输出阻抗	100Ω, 双输出
增益	×1：± 0.1%
输入电压范围	±5 V
上升时间	15 μs, 10-90%
噪音级别	峰峰值500µV
输入电容补偿	0-50 pF
栅泄漏电流	±10pA，可调至零
电极电阻测试	1mV/ M Ω
直流定位	±300mV
共模抑制	> 104(差分模式下)
电源	9V碱性电池，自带
外部尺寸	22×9×6cm
重量	2.3kg
