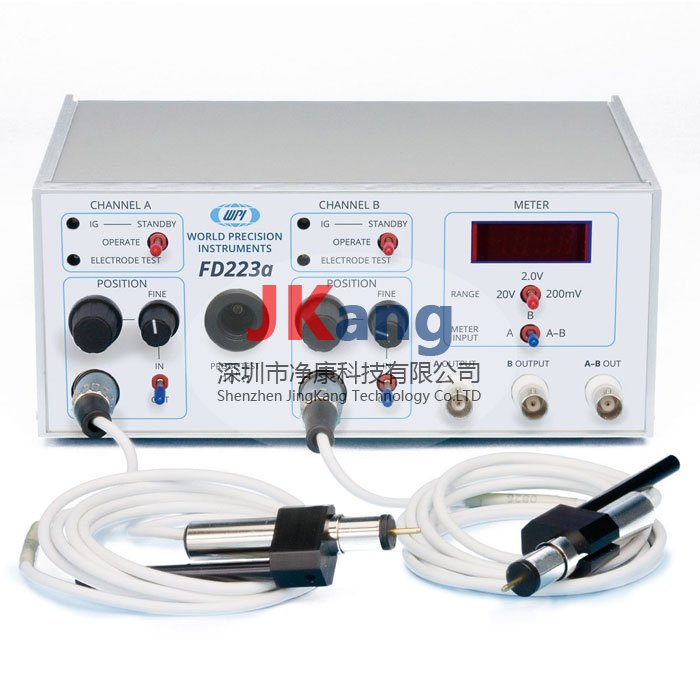

FD223A细胞内放大器，WPI FD223A差分高阻抗放大器

FD223A细胞内放大器，FD223A差分高阻抗放大器是一款双通道差分高阻抗放大器，特别设计用于离子特异性（钾离子、钠离子和氯离子等）或测量pH的玻璃微电极来进行电位的测量

仪器使用起来非常稳定，基本没有漂移，并且预先内置了一个可以测量和调整输入漏电电流的装置。直流电流水平可以用每一个电极通道独立进行调整。

在测量位点直接定位记录电极的能力，通常需要克服将测量电位引入到仪器的长导线引起的噪音。电极输入时的信号传输保护功能可以维持特定的高阻抗并减少电极的杂散电容。

精巧的设计加上精选的高质量组分，尤其在前置有源电极上，构成了这款极佳的低噪音和宽波段的放大器，并使FD223A可以忠实地复制出测量的信号。

该放大器具有一个探测器检测端口，可以测试电极的参数并可以调整探测器的泄露电流（IG）。当探测器输入电路连接玻璃微电极或电极支架时，应该使用STANDBY模式。在STANDBY模式下，探测器输入电路的电压被控制在0V附近，从而有效的保护了输入电路



FD223A细胞内放大器，FD223A差分高阻抗放大器仪器特征

● 高输入阻抗（1015欧姆）；

● 电极阻抗测试电路；

● 差分（A-B）输出；

● 电极测试电路；

● 低噪音和宽带波；

● 极传输保护屏蔽。





FD223A细胞内放大器，FD223A差分高阻抗放大器仪器应用

● 用于心肌细胞动作电位发生过程中离子变化的信号记录；



● 用于骨骼肌细胞动作电位发生过程中离子浓度变化的记录；



● 用于在心肌浦肯野氏纤维上动作电位传播速度的记录；



● 用于在脑片上记录神经信号的传播速度及方向；



● 用于记录耳蜗毛细胞电位变化与听觉机制的研究；



● 用于植物根部、叶片或花卉电位变化及各种应激包括氧应激、温度 应激和盐应激等对植物电生理信号的影响；



● 用于植物根部毛细胞钙离子变化与毛孔开闭关系；



● 用于不同植物基因表型的电生理变化中离子浓度的变化记录以及植 物在体的pH值变化记录；



● 用于肠道平滑肌在蠕动过程中钙离子、钾离子或氯离子等浓度变化 情况记录，以及药物对肠道平滑肌电生理活动的影响；



● 用于肾小球、肾小管细胞中离子浓度变化的记录。





FD223A细胞内放大器，FD223A差分高阻抗放大器仪器参数

输入阻抗：> 1015Ω, 0.5 pF分流

泄漏电流：最大75fA

增益：1.000 ± 0.1%

输出阻抗：50 Ω

输入回转电压：±10 V

上升时间(10-90%)：5 μs, 小信号

噪音（0.1-10Hz）：<100μV p-p,输入短路

基线稳定性：±0.1 mV/天

电位控制范围：±600 mV

机箱尺寸：8.8×21.0×17.5cm

探测器： 12.7×65mm(直径×长)， 1.8m电缆

电源：90-265VAC,50/60Hz,10VA

探测器手柄：6.5×65mm(直径×长度)

重量：2.5 kg

操作环境：实验室环境,0-40℃，海拔2000m以下，相对湿度0-95%
