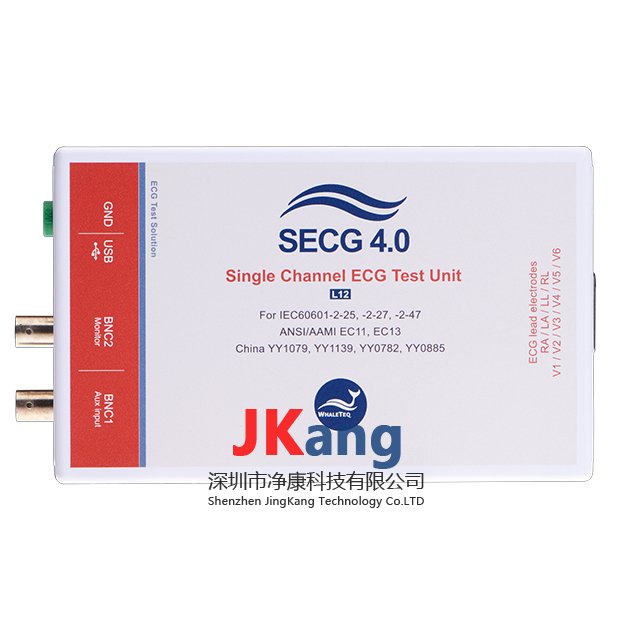

Whaleteq SECG 4.0心电模拟器

Whaleteq SECG 4.0心电模拟器

型号:SECG 4.0 类别: 质控仪器 品牌:台湾Whaleteq pdf资料: Whaleteq SECG 4.0心电模拟器.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    Whaleteq SECG 4.0心电模拟器在线咨询QQ:274798107
Whaleteq SECG 4.0心电模拟器专为心电产品合规性测试而设计,提供高精度、低噪声的心电模拟信号,提供医疗标准要求的直流偏移信号和输入阻抗测试,非常适合QA部门和生产线的快速验证。
借助标准助手软件,用户只需点击测试项目即可按照以下国际医疗标准进行合规性测试:IEC 60601-2-25、IEC 60601-2-27、IEC 60601-2-47、ANSI / AAMI EC11、ANSI / AAMI EC13、GB9706.225、GB9706.227、YY9706.247、YY1079、YY1139、YY0782、YY0885、JJG 760、JJG 1041和JJG 1042。


根据国际医疗标准 (IEC 60601-2-XX),心电图设备的合规性测试分为各种类别,例如诊断心电图、患者监护仪和动态心电图监护仪

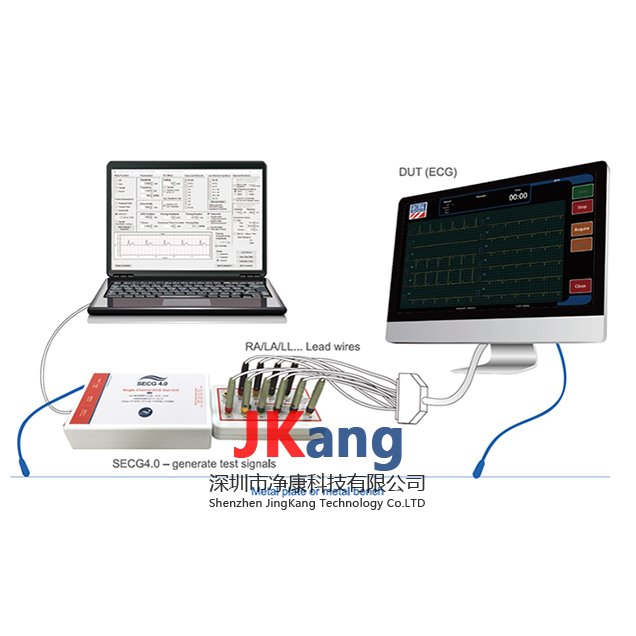

符合标准的电阻电容电路的SECG 4.0心电模拟器,用户只需连接电脑,启动专用软件,即可控制SECG 4.0产生标准要求的基本心电信号、直流偏移信号及起搏信号。


透过标准辅助软件,使用者可轻松选取预设值,自动输出符合法规要求的测试信号,大幅减少研究标准及手动设定测试参数的时间。
此外,我们提供原始数据回放功能,以迎合需要以客制化波形进行测试的厂商,并提供免费软件开发套件 (SDK),让用户可依需求开发测试程序。
合规性测试是ECG设备开发的重要一环,我们相信SECG 4.0将有效减轻制造商的负担,使他们能够更加专注于优化产品。


SECG 4.0心电图机测试仪,SECG 4.0心电图机性能测试仪
1.可供心电诊断、可携式心电设备及监护仪完成性能测试

2.内建标准要求之测试线路和自选开关

3.良好的屏蔽及接地设计可轻松完成严格的测试要求,如:输入阻抗

4.输出振幅及频率精准度<±1%

5.多参数可调的直流偏移及起搏讯号

6.可加载及播放临床试验所录的心电讯号

7.可由外部任意波形发生器输入讯号,且精确衰减1000 倍

8.提供软件开发工具包(Software Development Kit) 让用户自行开发全自动化测试软件

SECG 4.0心电图机测试仪,SECG 4.0心电图机性能测试仪

SECG 4.0心电图机测试仪,SECG 4.0心电图机性能测试仪

SECG 4.0心电图机测试仪,SECG 4.0心电图机性能测试仪技术参数:
参数 规格  系统功能
主输出电压精度 幅度为0.5mVpp或更高时±1% ±0.3%
主输出电压分辨率
(DAC分辨率)
2.5μV 在4.0版中,使用单个输出范围
频率/脉冲重复率准确度 ±1% ±0.1%
脉冲持续时间/定时精度 ±1毫秒 ±为0.2ms
起搏脉冲宽度准确 ±5微秒 ±1μs的
起搏脉冲幅度精度,范围 ±2mV脉冲:±1%
> 2mV脉冲:±10%
范围:±2mV至±700mV
±2mV脉冲:±0.3%
100mV脉冲:±1%或±5mV
起搏脉冲特性 上升/下降时间5μs
过冲<1%
稳定时间<1%

起搏脉冲过冲(故意) 方法A符合IEC 60601-2-27
电阻容差 ±1% ±0.5%
电容容差 ±5% ±5%
精密1000:1分压器
(100KΩ:100Ω)
±0.1% ±0.05%
采样率 5kHz±0.1% 5kHz±0.05%(50ppm)
直流偏移(固定,无噪声,源自内部超级电容器) 300mV±1% 300mV±0.1%
直流偏移(可变,可能包括高达50μVpp的噪声) 设置±1%或±3mV 设置±1%或±3mV
电源 USB + 5Vdc电源(无需单独电源)
0.5A(高功率模式)
如果所有继电器都打开,则典型负载<0.25A,最高可达0.45A
环境 15〜30°C
30〜80%RH


订购型号:
SECG 4.0测试系统
型号。 描述

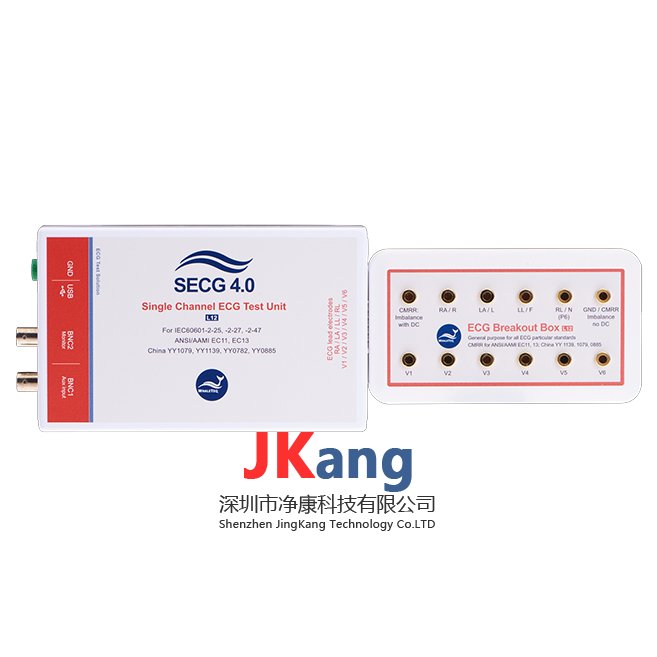

SECG 4.0 单通道心电图测试系统,用于12导联(RA,LA,LL,N,V1-V6),包括一个心电图分线盒(BB-C1)和12个复合终端
可选软件附加软件包
型号。 描述
SECG助理-E25 IEC60601-2-25:2011性能测试的自动设置。
SECG助理-E27 IEC60601-2-27:2011性能测试的自动设置。
SECG助理-E47 IEC60601-2-47的自动设置:2012年性能测试。
SECG助理-YY1079 自动设置中国YY1079-2008性能测试。
SECG助理-YY1139 自动设置中国YY1139-2013性能测试。
SECG助理-YY0782 自动设置中国YY0782-2010性能测试。
SECG助理-YY0885 自动设置中国YY0885-2013性能测试。
SECG助理-JJG760 中国JJG760-2003性能测试的自动设置。
SECG助理-JJG1042 中国JJG1042-2008性能测试的自动设置。
可选配件
型号。 描述
WUI100 USB隔离器,用于降低PC的电源噪声。推荐使用SECG 4.0,MECG 2.0,HRS200,HRS100 +和SEEG 100。
